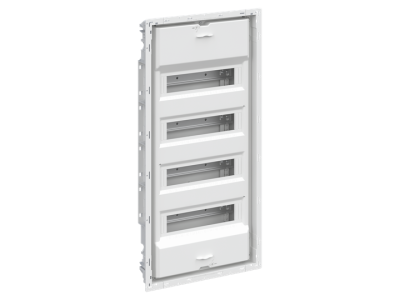

Obudowa 48M z listwami N+PE quick, bez ramki oraz drzwi, UK648NB | 2CPX031377R9999 ABB

Alternatywny kod produktu: 2CPX031377R9999

Opis i Kluczowe Cechy

Obudowa rozdzielnicy UK648NB (symbol 2CPX031377R9999) w klasie 48M wyposażona w fabrycznie zamontowane listwy neutralną (N) i ochronną (PE) typu quick. Przeznaczona do montażu wnękowego, charakteryzuje się wysoką odpornością mechaniczną i termiczną. Stopień ochrony IK07 oraz test rozżarzonego drutu powyżej 850°C gwarantują bezpieczeństwo nawet w trudnych warunkach przemysłowych.

• Fabrycznie montowane listwy N+PE quick: Umożliwiają szybki i bezbłędny montaż przewodów neutralnych i ochronnych, skracając czas instalacji i redukując ryzyko błędów okablowania.
• Stopień ochrony IK07: Odporność na energiczne uderzenia mechaniczne – zapewnia ochronę aparatury wewnątrz obudowy przed uszkodzeniami zewnętrznymi.
• Test rozżarzonego drutu >850°C: Potwierdza odporność na pożar i rozprzestrzenianie ognia, co jest krytyczne w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Możliwość łączenia w pionie i poziomie: Ułatwia budowę rozległych systemów rozdzielczych poprzez elastyczne układanie modułów obudowy obok siebie lub jedne na drugich.
• Perforowana konstrukcja boków: Umożliwia wentylację wnętrza obudowy, zapobiegając przegrzewaniu się aparatury oraz ułatwia prowadzenie przewodów wewnętrznych.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich dotyczących bezpieczeństwa mechanicznego i przeciwpożarowego. Posiada deklarację zgodności CE oraz spełnia wymagania normy PN-EN 62208. Stopień ochrony IK07 i test GWT>850°C potwierdzają zgodność z restrykcyjnymi standardami przemysłowymi.

Zastosowanie

Obudowa UK648NB przeznaczona jest do montażu wnętrzowego w instalacjach elektrycznych niskiego napięcia, szczególnie w miejscach wymagających wysokiej odporności mechanicznej i termicznej.

• Rozdzielnice budynków przemysłowych i magazynowych – gdzie aparatura wymaga ochrony przed uszkodzeniami mechanicznymi.
• Instalacje w pomieszczeniach o dużym natężeniu ruchu (hale produkcyjne, garaże) – dzięki odporności na uderzenia IK07.
• Systemy rozdzielcze w obiektach użyteczności publicznej – szkoły, szpitale, biurowce, gdzie wymagane są materiały o podwyższonej odporności ogniowej.
• Małe rozdzielnice mieszkaniowe z możliwością rozbudowy – dzięki fabrycznie zamontowanym listwom N+PE quick i możliwości łączenia modułów.

Wskazówki Montażowe

Montaż obudowy UK648NB powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich zasad bezpieczeństwa. Obudowę należy montować w przygotowanej wnęce, z uwzględnieniem wentylacji i dostępu serwisowego. Listwy N+PE quick umożliwiają szybkie podłączanie przewodów – należy stosować odpowiednie narzędzia i zachować zalecany moment dokręcania. W przypadku montażu w ściance G-K konieczne jest domówienie zestawu UZ91P4. Połączenia w pionie/poziomie wykonywać z użyciem dedykowanego zestawu UZB2.

FAQ

• Czy obudowa posiada drzwi? Obudowa UK648NB jest dostarczana bez drzwi i bez ramki, co umożliwia indywidualne dostosowanie do wymagań instalacji.
• Jakie są zalety fabrycznie zamontowanych listew N+PE quick? Listwy te umożliwiają szybki montaż przewodów neutralnych i ochronnych, eliminując konieczność ręcznego przygotowywania połączeń i redukując ryzyko błędów okablowania.
• Czy obudowę można montować w ściance G-K? Tak, ale wymaga to domówienia specjalnego zestawu UZ91P4. Obudowa posiada perforacje ułatwiające obrysowanie otworu montażowego.
