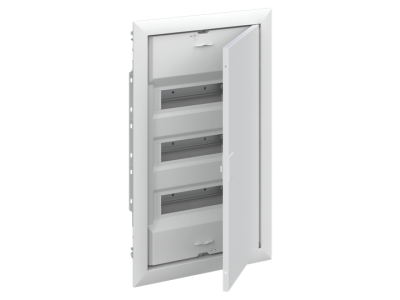

Obudowa 36M z ramką, drzwiami i listwami N+PE quick, UK636N3 | 2CPX031371R9999 ABB

Alternatywny kod produktu: 2CPX031371R9999

Opis i Kluczowe Cechy

Obudowa 36M UK636N3 (symbol 2CPX031371R9999) to wnękowa skrzynka dystrybucyjna zaprojektowana do montażu w ściance gipsowo-kartonowej (G-K). Wyposażona w ramkę, drzwi otwierane pod kątem 120° (z możliwością wyboru strony otwarcia) oraz listwy N+PE quick ułatwiające szybki montaż aparatury modułowej. Stopień odporności mechanicznej IK07 oraz test rozżarzonego drutu GWT≥850°C gwarantują wysoką trwałość i bezpieczeństwo przeciwpożarowe.

• Wnękowa konstrukcja 36 modułów: Optymalna pojemność do instalacji aparatury w budynkach mieszkalnych i biurowych.
• Ramka i drzwi z możliwością otwarcia 120°: Ułatwia dostęp do aparatury podczas serwisowania, z możliwością wyboru strony otwarcia drzwi.
• Listwy N+PE quick: Szybki montaż aparatury modułowej bez konieczności stosowania dodatkowych narzędzi – oszczędność czasu przy instalacji.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii do 2 J – zabezpieczenie przed uszkodzeniami w trakcie eksploatacji.
• Test GWT≥850°C: Potwierdzenie wysokiej odporności ogniowej obudowy, minimalizujące ryzyko rozprzestrzeniania się ognia.

Zgodność z Normami

Obudowa UK636N3 spełnia wymagania norm europejskich dotyczących bezpieczeństwa przeciwpożarowego, mechanicznego i elektrycznego. Posiada oznaczenie CE oraz jest zgodna z normami VDE i IEC dla obudów rozdzielnic wnętrzowych. Test GWT≥850°C potwierdza zgodność z normami przeciwpożarowymi.

Zastosowanie

Obudowa UK636N3 przeznaczona jest do montażu w ściance gipsowo-kartonowej w budynkach mieszkalnych, biurowych i użyteczności publicznej. Jej konstrukcja ułatwia organizację aparatury modułowej i zapewnia łatwy dostęp do instalacji.

• Instalacje domowe i mieszkaniowe – rozdzielnice mieszkaniowe wbudowane w ścianę.
• Budynki biurowe i komercyjne – szafy dystrybucyjne w pomieszczeniach suchych.
• Obudowy podtynkowe w miejscach o ograniczonym wolnej przestrzeni.
• Wymiana istniejącej obudowy w remontowanych budynkach – uniwersalna ramka pozwala na szybkie dostosowanie do różnych typów aparatury.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowa 36M UK636N3 wymaga montażu w ściance G-K z użyciem dedykowanego zestawu UZ91P4 (niedostarczanego w komplecie). Drzwi można przystosować do otwarcia z lewej lub prawej strony poprzez zmianę położenia zawiasów. Po zamontowaniu aparatury zaleca się sprawdzenie poprawności ułożenia kabli i szczelności połączeń.

FAQ

• Czy obudowa UK636N3 może być montowana w pionie i poziomie? Tak, obudowy tego typu można łączyć w zestawy pionowe i poziome za pomocą dedykowanego zestawu UZB2 (niedostarczanego w komplecie).
• Czy drzwi obudowy można otwierać w obu kierunkach? Tak, drzwi otwierają się pod kątem 120° i mogą być zamontowane z możliwością otwarcia z lewej lub prawej strony (z wyjątkiem wersji kombi).
• Jakie dodatkowe akcesoria są wymagane do montażu w ściance G-K? Do montażu w ściance gipsowo-kartonowej konieczne jest zastosowanie specjalnego zestawu UZ91P4 (niedostarczanego w komplecie), który zapewnia stabilne osadzenie obudowy.
