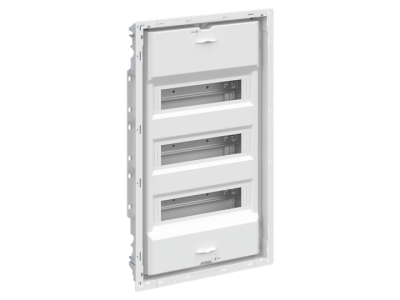

Obudowa 36M z listwami N+PE quick, bez ramki oraz drzwi, UK636NB | 2CPX031376R9999 ABB

Alternatywny kod produktu: 2CPX031376R9999

Opis i Kluczowe Cechy

Obudowa 36M UK636NB (symbol 2CPX031376R9999) to kompaktowa skrzynka wnękowa przeznaczona do montażu w ścianach działowych. Wyposażona w fabrycznie zainstalowane listwy N i PE quick, co przyspiesza montaż aparatury modułowej. Stopień ochrony IK07 i test rozżarzonym drutem GWT 850°C gwarantują wysoką odporność mechaniczną i ogniową. Dzięki specjalnemu perforowaniu bocznemu i otworowaniu na ramce, obudowa umożliwia łatwe dopasowanie do wymagań instalacji.

• Listwy N i PE quick: Szybszy montaż aparatury modułowej dzięki szybkozłączom, redukujący czas instalacji o nawet 30% w porównaniu do tradycyjnych rozwiązań.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii 2 J – zapewnia trwałość obudowy nawet w trudnych warunkach eksploatacji.
• Test GWT 850°C: Odporność ogniowa potwierdzona badaniem rozżarzonego drutu – minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku zwarcia.
• Perforacje boczne i otworowanie ramki: Ułatwiają dopasowanie obudowy do indywidualnych wymiarów instalacji oraz prowadzenie przewodów.
• Maksymalna ilość modułów: 36 modułów na 3 rzędy (12 modułów/rząd) – optymalna pojemność dla średnich rozdzielnic.

Zgodność z Normami

Obudowa spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i przeciwpożarowego. Posiada oznakowanie CE oraz certyfikację zgodności z normami EN 62208 (puste obudowy) i EN 61439-1/-2 (rozdzielnice). Test rozżarzonego drutu GWT 850°C potwierdza odporność ogniową.

Zastosowanie

Obudowa 36M UK636NB przeznaczona jest do zabudowy w ścianach działowych lub naściennych w instalacjach elektrycznych i rozdzielnicach niskiego napięcia.

• Montaż rozdzielnic mieszkaniowych i budynków użyteczności publicznej.
• Instalacje przemysłowe wymagające kompaktowej obudowy o zwiększonej odporności mechanicznej i ogniowej.
• Zabudowa aparatury modułowej, liczników energii i zabezpieczeń w budynkach biurowych i handlowych.
• Wymiana lub modernizacja istniejącej instalacji elektrycznej w ścianach G-K.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało odłączone. Obudowę należy zamontować w przygotowanym otworze ściennym, stosując dedykowany zestaw montażowy (np. UZ91P4 do ścian G-K). Listwy N i PE quick należy podłączyć zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe oznaczenie przewodów. Po zamontowaniu aparatury, upewnić się o stabilności konstrukcji i prawidłowości połączeń. W przypadku łączenia kilku obudów w pionie/poziomie, użyć zestawu UZB2.

FAQ

• Czy obudowę UK636NB można montować w ścianach G-K? Tak – wymaga to jednak domówienia specjalnego zestawu montażowego UZ91P4 (dostępnego oddzielnie), który umożliwia stabilny montaż w ścianach z płyt gipsowo-kartonowych.
• Jaka jest maksymalna ilość modułów w tej obudowie? Obudowa UK636NB mieści 36 modułów na 3 rzędy (12 modułów na rząd). Dzięki maskownicy możliwe jest uzyskanie dodatkowych 2 modułów na rząd (łącznie 36+6=42 modułów).
• Jakie są główne zalety listw N i PE quick? Listwy te umożliwiają szybki montaż aparatury modułowej bez konieczności stosowania dodatkowych narzędzi, redukując czas instalacji i minimalizując ryzyko błędów montażowych.
