Obejma wyrzutnikowa, do gniazd oraz przekaźników, GZT4-0040 | 852358 Relpol

Alternatywny kod produktu: GZT4-0040 (black)

Opis i Kluczowe Cechy

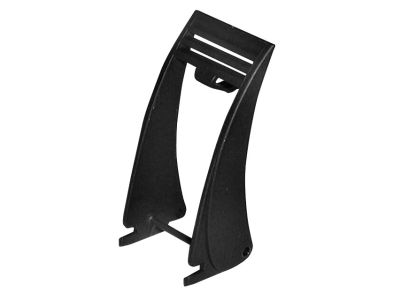

Obejma wyrzutnikowa GZT4-0040 marki RELPOL to profesjonalne akcesorium montażowe, zaprojektowane z myślą o zapewnieniu maksymalnej stabilności i bezpieczeństwa połączeń w układach automatyki przemysłowej. Wykonana z wysokiej jakości tworzywa sztucznego w kolorze czarnym, pełni podwójną funkcję: mechanicznie zabezpiecza przekaźnik przed wysunięciem się z gniazda (nawet w warunkach występowania drgań i wibracji) oraz umożliwia jego błyskawiczną wymianę dzięki zintegrowanemu mechanizmowi wyrzutnikowemu. Ergonomiczna konstrukcja pozwala na obsługę bez użycia specjalistycznych narzędzi, co znacząco skraca czas prac serwisowych w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta RELPOL, co gwarantuje pełną kompatybilność z dedykowanymi seriami gniazd i przekaźników. Materiały użyte do produkcji obejmy charakteryzują się odpowiednią wytrzymałością mechaniczną oraz odpornością na starzenie termiczne, co jest kluczowe dla zachowania ciągłości pracy instalacji elektroenergetycznych. Akcesorium spełnia wymogi bezpieczeństwa stawiane komponentom montażowym stosowanym w aparaturze niskiego napięcia.

Zastosowanie

Obejma GZT4-0040 znajduje szerokie zastosowanie w systemach sterowania, gdzie wymagana jest wysoka niezawodność połączeń wtykowych. Jest w pełni kompatybilna z następującymi elementami systemu RELPOL:

• Gniazda wtykowe: GZM2, GZT2, GZM3, GZT3, GZM4 oraz GZT4.
• Przekaźniki przemysłowe: serie R2N, R3N oraz R4N.

Dzięki swojej uniwersalności, jest to niezbędny element przy budowie rozdzielnic elektrycznych, układów sterowania maszyn oraz systemów BMS, gdzie wykorzystuje się przekaźniki elektromagnetyczne montowane na szynie DIN 35 mm.

Wskazówki Montażowe

Montaż obejmy wyrzutnikowej GZT4-0040 jest intuicyjny i nie wymaga stosowania dużej siły. Należy postępować zgodnie z poniższymi krokami:

• Przed przystąpieniem do prac upewnij się, że zasilanie układu jest odłączone.
• Wsuń przekaźnik (np. R4N) do odpowiedniego gniazda (np. GZT4), dbając o poprawne osadzenie pinów w stykach.
• Zatrzaśnij obejmę GZT4-0040 w dedykowanych otworach montażowych gniazda, tak aby ramiona obejmy pewnie objęły obudowę przekaźnika.
• W celu demontażu przekaźnika, należy odchylić dźwignię obejmy, co spowoduje bezpieczne wypchnięcie komponentu z gniazda bez ryzyka uszkodzenia delikatnych pinów sygnałowych.

FAQ

• Czy obejma pasuje do gniazd innych producentów? Obejma GZT4-0040 jest dedykowana do konkretnych serii gniazd marki RELPOL (GZM/GZT). Ze względu na specyficzne rozmieszczenie zaczepów, zaleca się stosowanie jej wyłącznie z oryginalnym osprzętem producenta.
• Czy kolor czarny ma znaczenie techniczne? Kolor czarny ułatwia identyfikację wizualną osprzętu w szafie sterowniczej i jest standardem dla tej serii akcesoriów RELPOL.
• Czy obejma jest odporna na wibracje? Tak, głównym zadaniem obejmy wyrzutnikowej jest mechaniczne zablokowanie przekaźnika w gnieździe, co zapobiega przerwaniu obwodu w wyniku drgań mechanicznych występujących w środowisku przemysłowym.
