Obejma uniwersalna pojedyncza do rur 150-300mm, 77.1/M16 NI | 97701105 Elko-Bis

Alternatywny kod produktu: 77.1/M16 V2A

Opis i Kluczowe Cechy

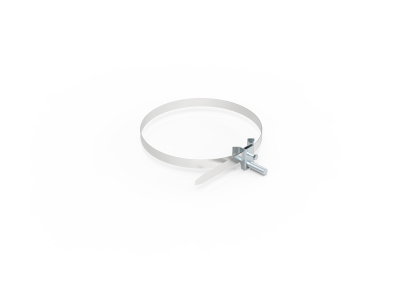

Obejma uniwersalna pojedyncza o symbolu 97701105 (oznaczenie 77.1/M16 NI) przeznaczona jest do mocowania zwodów odsuniętych (drążków izolacyjnych) do rurociągów oraz innych elementów konstrukcyjnych, w tym o nietypowym profilu. Wykonana ze stali nierdzewnej, zapewnia trwałość i odporność na korozję w trudnych warunkach atmosferycznych. Zakres mocowania obejmuje rury o średnicy od 150 do 300 mm.

• Zakres mocowania 150–300 mm: uniwersalne dopasowanie do rurociągów o różnych średnicach, co upraszcza dobór i skraca czas instalacji.
• Wykonanie ze stali nierdzewnej (NI): odporność na korozję i długotrwała eksploatacja na zewnątrz – bez ryzyka osłabienia elementów mocujących.
• Gwint M16: kompatybilność z drążkami izolacyjnymi i sworzniami o standardowym gwincie – łatwy montaż i demontaż.
• Konstrukcja pojedyncza: minimalna liczba części, co przyspiesza instalację i ułatwia układanie zwodów odsuniętych.
• Mocowanie do rurociągów oraz profili nietypowych: wszechstronność zastosowania – nie tylko rury, ale też profile kątowe, ceowniki czy inne elementy konstrukcyjne.

Zgodność z Normami

Produkt zgodny z wymaganiami norm dotyczących instalacji odgromowych oraz wykonany zgodnie z ogólnymi standardami jakości dla elementów stalowych nierdzewnych. Posiada certyfikację CE. Montaż należy wykonać zgodnie z wytycznymi projektanta instalacji odgromowej oraz obowiązującymi przepisami prawa budowlanego.

Zastosowanie

Obejma przeznaczona do trwałego i bezpiecznego mocowania zwodów odsuniętych (drążków izolacyjnych) w instalacjach odgromowych oraz ochrony przed przepięciami.

• Mocowanie drążków izolacyjnych do rurociągów poziomych i pionowych o średnicy 150–300 mm.
• Instalacje odgromowe na obiektach przemysłowych – rafineriach, elektrowniach, stacjach paliw.
• Mocowanie przewodów odprowadzających do elementów konstrukcyjnych o nietypowym profilu (ceowniki, kątowniki, blachy).
• Systemy uziemiające w agresywnym środowisku zewnętrznym (kwaśne deszcze, strefy nadmorskie) – stal nierdzewna zapewnia odporność.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP w zakresie instalacji odgromowych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie roboczej (jeżeli instalacja znajduje się w pobliżu urządzeń elektrycznych). Obejmę należy dokręcić z momentem zgodnym z dokumentacją producenta, używając narzędzi przystosowanych do stali nierdzewnej. Przekrój drążka izolacyjnego i gwint M16 należy dobrać do obciążenia mechanicznego przewidzianego w projekcie. Po zamontowaniu sprawdzić stabilność połączenia – nie może wystąpić luz ani możliwość przesuwu zwodu.

FAQ

• Z jakiego materiału wykonana jest obejma? Obejma jest wykonana ze stali nierdzewnej (oznaczenie NI), co gwarantuje odporność na korozję i długą żywotność w warunkach zewnętrznych.
• Jaki zakres średnic rur obsługuje obejma? Zakres mocowania to 150–300 mm – produkt nadaje się do rurociągów o średnicy od 150 do 300 mm (średnica zewnętrzna).
• Czy można ją montować na profilach innych niż rury? Tak, obejma uniwersalna pozwala na mocowanie do elementów konstrukcyjnych o nietypowym profilu, np. ceowników, kątowników, pod warunkiem że mieszczą się w zakresie 150–300 mm w przekroju poprzecznym.
