NSYSF181050P Schneider Electric Spacial Obudowa stojąca SF z płytą montażową 1800x | NSYSFN181050P Schneider Electric

Opis i Kluczowe Cechy

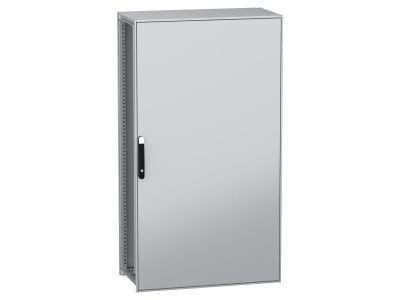

Obudowa stojąca NSYSF181050P ze stali zdekarbonizowanej to modułowe rozwiązanie do profesjonalnych instalacji elektrycznych. Wymiary zewnętrzne 1800x1000x500 mm zapewniają dużą przestrzeń montażową, a stopień ochrony IP55 i klasa IK10 gwarantują odporność na pył, wodę, olej oraz uderzenia mechaniczne. Wyposażenie w cztery szyny przesuwne, zestaw szybko mocujących wsporników płyty montażowej i pełne drzwi z czteropunktowym zamkiem z klamką zapewnia ergonomię i bezpieczeństwo eksploatacji.

• Stal zdekarbonizowana z recyklingu: Przyjazny dla środowiska materiał, którego produkcja wykorzystuje energię odnawialną, redukując emisję CO2 o ponad 30% w porównaniu do stali tradycyjnej.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę, olej oraz uderzenia mechaniczne – idealne rozwiązanie do wymagających środowisk przemysłowych i zewnętrznych.
• Czteropunktowy zamek z klamką i 5 mm wkładką podwójnego pręta: Zwiększa bezpieczeństwo przeciw włamaniu i zapobiega przypadkowemu otwarciu – klucz dostępny w standardowym wyposażeniu.
• Pełne drzwi z otwarciem do 120 stopni z dowolnej strony: Ułatwia montaż, konserwację i rozbudowę instalacji w wnętrzu obudowy.
• 4 szyny przesuwne i szybko mocujące wsporniki płyty montażowej: Umożliwiają elastyczną aranżację komponentów i szybkie dostosowanie układu do zmieniających się potrzeb instalacyjnych.

Zgodność z Normami

Obudowa NSYSF181050P spełnia wymagania normy EN 62208 dotyczącej pustych obudów niskonapięciowych oraz posiada deklarację zgodności CE. Spełnia także wymogi dyrektywy maszynowej 2006/42/WE i normy EN 62262 (IK10) w zakresie odporności na uderzenia mechaniczne.

Zastosowanie

Obudowa stojąca NSYSF181050P przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w środowiskach przemysłowych, energetycznych oraz budynkach użyteczności publicznej.

• Rozdzielnice główne i podrozdzielnice w instalacjach przemysłowych.
• Szafy sterownicze dla maszyn i urządzeń o podwyższonych wymaganiach środowiskowych.
• Pomieszczenia techniczne i serwerownie wymagające wysokiej ochrony przed czynnikami zewnętrznymi.
• Obudowy na zewnątrz budynków (np. stacje transformatorowe, szafy zasilające wiatraki) dzięki stopniowi ochrony IP55.
• Instalacje, gdzie priorytetem jest ekologiczny wskaźnik śladu węglowego i zrównoważony rozwój.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem wszystkich norm bezpieczeństwa. Miejsce montażu należy dobrać uwzględniając wagę obudowy, dostęp do wentylacji i ewentualne obciążenie drzwi. Płytę montażową zamocować na szynach przesuwnych przy użyciu dostarczonego zestawu wsporników regulacyjnych. Zachować odpowiednie odstępy od ścian i innych konstrukcji zgodnie z dokumentacją techniczną. Przewody wprowadzać przez odpowiednie dławiki i uszczelki, dbając o zachowanie stopnia ochrony IP55. Regularnie sprawdzać stan powłoki proszkowej i zamków, aby zapewnić długotrwałą ochronę przeciwkorozyjną.

FAQ

• Jaki jest maksymalny ciężar aparatury, którą można zamontować w obudowie? Dokładna nośność nie została określona w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną producenta lub przeprowadzenie obliczeń wytrzymałościowych dla konkretnej aplikacji.
• Czy obudowa posiada wentylację naturalną? Nie określono w danych produktu, czy obudowa posiada fabryczne otwory wentylacyjne. W razie potrzeby zaleca się zastosowanie dodatkowych elementów wentylacyjnych zgodnych z klasą IP.
• Jakie narzędzia są potrzebne do montażu płyty montażowej? Do montażu płyty montażowej niezbędne będą podstawowe narzędzia ręczne (wkrętarka, klucze) oraz wiertarka do wykonania otworów montażowych w miejscu instalacji.
