Niezarządzalny przełącznik IE SCALANCE XB108-2 (ST/BFOC), 8 portów 10/100 Mbit/s, 2x 100 Mbit/s | 6GK5108-2BB00-2AB2 Siemens

Alternatywny kod produktu: 6GK51082BB002AB2

Opis i Kluczowe Cechy

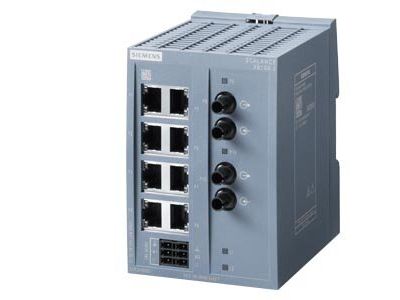

Niezarządzalny przełącznik Industrial Ethernet SCALANCE XB108-2 firmy Siemens (symbol 6GK5108-2BB00-2AB2) został zaprojektowany do budowy małych sieci przemysłowych w topologii gwiazdy i linii. Wyposażony w 8 portów 10/100 Mbit/s RJ45 oraz 2 porty 100 Mbit/s w standardzie BFOC (multimode) do łączenia światłowodowego. Zasilanie redundantne 24 V AC/DC zapewnia niezawodność w wymagających aplikacjach przemysłowych, a diagnostyka LED umożliwia szybką lokalną kontrolę stanu połączeń.

• 8 portów 10/100 Mbit/s RJ45: umożliwiają podłączenie urządzeń końcowych takich jak sterowniki PLC, panele HMI czy czujniki w standardowej infrastrukturze miedzianej.
• 2 porty 100 Mbit/s BFOC (multimode): pozwalają na światłowodowe połączenia szkieletowe na większe odległości, odporne na zakłócenia elektromagnetyczne.
• Zasilanie redundantne 24 V AC/DC: zapewnia ciągłość pracy sieci nawet w przypadku awarii jednego źródła zasilania.
• Diagnostyka LED: umożliwia szybką lokalną kontrolę stanu połączeń i aktywności portów bez konieczności korzystania z narzędzi programowych.
• Stopień ochrony IP20: odpowiedni do montażu w szafach sterowniczych i rozdzielnicach w suchych pomieszczeniach przemysłowych.

Zgodność z Normami

Produkt przeznaczony do zastosowań przemysłowych, zgodny z europejskimi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa. Posiada oznaczenie CE. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik SCALANCE XB108-2 znajduje zastosowanie w sieciach przemysłowych wymagających niezawodnej komunikacji Ethernet w trudnych warunkach środowiskowych.

• Budowa małych sieci przemysłowych w topologii gwiazdy – łączenie sterowników PLC, paneli operatorskich i urządzeń peryferyjnych.
• Tworzenie topologii liniowych z wykorzystaniem portów światłowodowych BFOC do połączeń między szafami sterowniczymi na większych odległościach.
• Podłączanie urządzeń pomiarowych, czujników i aktuatorów w systemach automatyki budynkowej i procesowej.
• Migracja z sieci miedzianych na światłowodowe w celu zwiększenia odporności na zakłócenia i zasięgu transmisji.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody zasilające podłączyć zgodnie ze schematem w dokumentacji producenta. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną.

FAQ

• Czy przełącznik obsługuje PoE (Power over Ethernet)? Nie, przełącznik SCALANCE XB108-2 nie obsługuje PoE. Urządzenia wymagające zasilania przez Ethernet należy podłączyć przez osobne injektory PoE lub zastosować przełącznik z funkcją PoE.
• Jaki jest stopień ochrony przełącznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w szafach sterowniczych.
• Jakie napięcie zasilania jest wymagane? Przełącznik zasilany jest napięciem 24 V AC/DC z redundancją. Należy podłączyć dwa niezależne źródła zasilania w celu zapewnienia ciągłości pracy.
