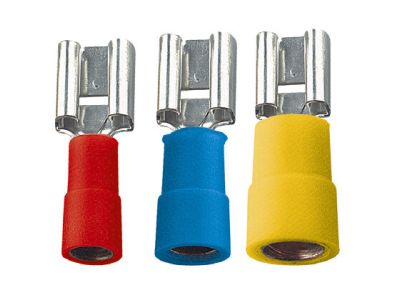

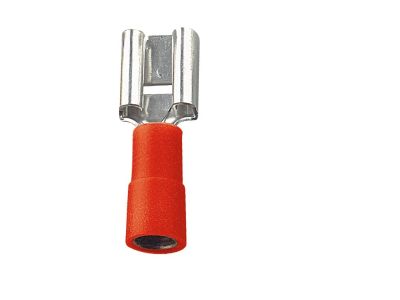

Nasuwka przewodowa MSE 6,3/1 SN cynowana (opak 100szt) | MSE_6,3-1SN/100 Erko

Opis i Kluczowe Cechy

Nasuwka przewodowa MSE 6,3/1 SN marki ERKO to profesjonalny element złączny zaprojektowany z myślą o najbardziej wymagających instalacjach elektro-technicznych. Produkt został wykonany z wysokiej jakości mosiądzu, który dodatkowo poddano procesowi cynowania. Warstwa cyny nie tylko podnosi estetykę wykonania, ale przede wszystkim znacząco zwiększa odporność na korozję oraz utlenianie, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Konstrukcja nasuwki obejmuje miedzianą tulejkę, która gwarantuje doskonałe przewodnictwo elektryczne oraz pewne trzymanie żyły przewodu po zaprasowaniu.

Izolacja wykonana z poliamidu stanowi barierę ochronną, która pozwala na bezpieczną pracę w ekstremalnym zakresie temperatur od -40°C do aż +125°C. Dzięki temu nasuwki MSE są odporne na dynamicznie zmienne warunki atmosferyczne oraz wysokie obciążenia termiczne wewnątrz rozdzielnic. Rozmiar nasuwki 6,3 mm jest standardem rynkowym, zapewniającym kompatybilność z większością konektorów męskich stosowanych w automatyce i motoryzacji.

• Materiał styku: Mosiądz cynowany galwanicznie dla maksymalnej trwałości.
• Tulejka wzmacniająca: Wykonana z miedzi, ułatwiająca prawidłowe formowanie połączenia.
• Izolacja: Poliamid o wysokiej odporności termicznej i mechanicznej.
• Zakres temperatur: Szerokie spektrum pracy od -40°C do +125°C.
• Opakowanie: Zbiorcze 100 sztuk, idealne dla prefabrykacji seryjnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym oparciu o rygorystyczne standardy techniczne. Nasuwki MSE 6,3/1 SN spełniają wymagania normy DIN 46245, co gwarantuje pełną powtarzalność wymiarową oraz kompatybilność z narzędziami do zaciskania dedykowanymi dla tej normy. Zgodność z tym standardem jest potwierdzeniem wysokiej jakości wykonania, niezbędnej w profesjonalnych projektach instalacyjnych, gdzie niezawodność połączenia jest priorytetem.

Zastosowanie

Nasuwki ERKO MSE znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne i rozłączalne połączenie elektryczne na kablach miedzianych wielodrutowych (tzw. lince). Są niezastąpione w:

• Automatyce przemysłowej: Połączenia w szafach sterowniczych i pulpitach operatorskich.
• Branży Automotive: Instalacje elektryczne w pojazdach, gdzie występują drgania i zmienne temperatury.
• Budowie maszyn: Podłączanie czujników, elementów wykonawczych oraz silników.
• Instalacjach niskiego napięcia: Systemy alarmowe, sterowanie oświetleniem i rozdzielnice domowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć przegrzewania się styku, należy przestrzegać poniższych zaleceń:

• Dobór przewodu: Nasuwka jest dedykowana do przewodów miedzianych wielodrutowych o przekroju nominalnym mieszczącym się w zakresie od 0,5 mm² do 1 mm² (zgodnie z oznaczeniem rozmiaru 1).
• Przygotowanie żyły: Należy zdjąć izolację z przewodu na długości odpowiadającej tulejce miedzianej, dbając o to, aby nie uszkodzić poszczególnych drucików miedzi.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych. Prawidłowy proces zaprasowania powinien objąć zarówno tulejkę miedzianą (styk elektryczny), jak i kołnierz izolacji (odciążenie mechaniczne).
• Kontrola: Po zaciśnięciu należy zweryfikować, czy przewód jest stabilnie osadzony i czy izolacja nie została nadmiernie uszkodzona.

FAQ

1. Czy nasuwki MSE można stosować z przewodami aluminiowymi?
Nie, produkt jest dedykowany wyłącznie do kabli miedzianych wielodrutowych. Stosowanie z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka jest główna zaleta izolacji poliamidowej nad PVC?
Poliamid posiada znacznie wyższą temperaturę pracy (do 125°C) oraz lepszą odporność mechaniczną i chemiczną niż standardowe PVC, co czyni go idealnym do zastosowań przemysłowych.

3. Czy nasuwki są odporne na wibracje?
Tak, dzięki zastosowaniu miedzianej tulejki wzmacniającej i odpowiedniemu zaprasowaniu, połączenie jest odporne na poluzowanie pod wpływem drgań, co jest kluczowe w maszynach i pojazdach.
