Nasuwka przewodowa MS 6,3/1 SN cynowana (opak 100szt) | MS_6,3-1SN/100 Erko

Opis i Kluczowe Cechy

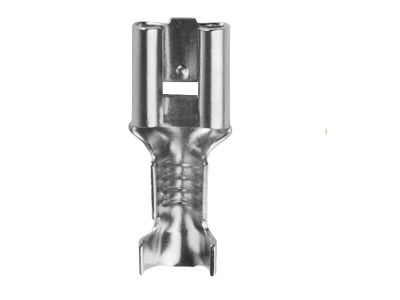

Nasuwka przewodowa MS 6,3/1 SN marki ERKO to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu niezawodnych i trwałych połączeń w instalacjach elektrycznych. Wykonana z wysokiej jakości mosiądzu, została poddana procesowi cynowania, co znacząco podnosi jej odporność na korozję oraz utlenianie, zapewniając stabilną rezystancję przejścia przez cały okres eksploatacji. Konstrukcja nasuwki o szerokości 6,3 mm jest standardem w branży, co gwarantuje pełną kompatybilność z większością konektorów męskich stosowanych w automatyce i elektrotechnice.

• Materiał: Wysokogatunkowy mosiądz cynowany galwanicznie, chroniący przed czynnikami zewnętrznymi.
• Konstrukcja: Specjalne zawinięcie na żyle przewodu oraz na izolacji zapewnia doskonałą wytrzymałość mechaniczną na wyrwanie.
• Przekrój: Szeroki zakres obsługiwanych przekrojów przewodów od 0,5 mm² do 1 mm² pozwala na wszechstronne zastosowanie w obwodach sterowniczych.
• Opakowanie: Zbiorcze opakowanie zawierające 100 sztuk, idealne dla prefabrykatorów rozdzielnic i serwisantów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji. Nasuwki mosiężne ERKO są produkowane zgodnie z wytycznymi norm DIN 46247, DIN 46248, DIN 4634 oraz DIN 46225. Zgodność z tymi normami gwarantuje powtarzalność wymiarową oraz odpowiednie parametry plastyczności materiału, co jest niezbędne podczas procesu zaprasowywania końcówek na przewodach miedzianych.

Zastosowanie

Nasuwki MS 6,3/1 SN znajdują szerokie zastosowanie w przemyśle oraz rzemiośle elektroinstalacyjnym. Są niezastąpione wszędzie tam, gdzie wymagane jest szybkie i pewne połączenie rozłączne. Główne obszary wykorzystania to:

• Budowa szaf sterowniczych i rozdzielnic elektrycznych.
• Instalacje niskonapięciowe w pojazdach mechanicznych i maszynach budowlanych.
• Podłączanie komponentów w sprzęcie AGD oraz urządzeniach przemysłowych.
• Serwis i modernizacja istniejących układów automatyki.

Wskazówki Montażowe

Aby zapewnić bezawaryjne działanie instalacji, należy zwrócić szczególną uwagę na proces montażu. Prawidłowe zaprasowanie końcówki jest kluczowe dla uniknięcia przegrzewania się styku. Zaleca się:

• Dobór odpowiedniego narzędzia do zaprasowywania (praski) dedykowanego do końcówek konektorowych nieizolowanych.
• Zastosowanie formy zaprasowania typu "B" lub owalnej, która obejmuje zarówno żyłę miedzianą, jak i izolację przewodu.
• Upewnienie się, że odizolowany odcinek przewodu ma odpowiednią długość, aby w pełni wypełnić tulejkę stykową.
• Unikanie lutowania końcówek zaprasowywanych, co mogłoby osłabić strukturę mechaniczną połączenia.

FAQ

1. Czy nasuwki można stosować z przewodami aluminiowymi?
Choć ogólny opis serii wspomina o instalacjach aluminiowych, w przypadku nasuwek mosiężnych o małych przekrojach zaleca się stosowanie ich głównie z przewodami miedzianymi (Cu), aby uniknąć zjawiska korozji elektrochemicznej na styku różnych metali.

2. Jaki jest rozmiar roboczy tej nasuwki?
Jest to standardowy rozmiar 6,3 mm, co oznacza, że pasuje do wsuwek męskich o tej samej szerokości, najczęściej spotykanych w przekaźnikach i przełącznikach.

3. Czy nasuwka posiada izolację?
Nie, model MS 6,3/1 SN jest nasuwką nieizolowaną. Po zaprasowaniu można zastosować dedykowane nasuwki izolacyjne lub rurki termokurczliwe w celu zabezpieczenia połączenia przed zwarciem.
