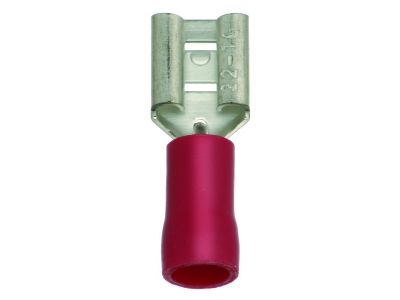

Nasuwka konektorowa płaska 4,0-6,0 6,3x0,8mm PFSHI 4060/6308 (opak 50szt) 054668 | 05104194 PROTEC.class

Alternatywny kod produktu: 054668

Opis i Kluczowe Cechy

Nasuwka konektorowa płaska PFSHI 4060/6308 (symbol 05104194) firmy 054668 to izolowana tuleja do szybkiego łączenia przewodów linkowych i bardzo cienkich. Wykonana z mosiądzu (CuZn) oraz miedzianego wspornika izolacji Cu-ETP, ocynkowana galwanicznie, z poszerzoną izolacją PA typu easy entry. Przeznaczona do przewodów o przekroju 4,0–6,0 mm² i szerokości bagnetu 6,3 mm (grubość 0,8 mm). Opakowanie zawiera 50 sztuk w kolorze żółtym.

• Zgodność z DIN 46245 część 1-3: Gwarantuje powtarzalność wymiarów oraz niezawodne połączenie zgodne z uznanym standardem branżowym – pewność montażu i eksploatacji.
• Materiał – mosiądz (CuZn) + Cu-ETP: Doskonała przewodność elektryczna i odporność na korozję, dodatkowo ocynkowane galwanicznie dla długotrwałej ochrony.
• Poszerzona izolacja PA z easy entry: Ułatwia wprowadzenie przewodu, skraca czas montażu i eliminuje ryzyko uszkodzenia izolacji podczas zaciskania.
• Temperatura pracy ciągłej -10°C ÷ +75°C: Stabilne parametry połączenia w szerokim zakresie temperatur – odpowiednia do zastosowań wewnątrz rozdzielnic i szaf sterowniczych.
• Przeznaczona do przewodów linkowych i bardzo cienkich: Elastyczność w doborze przewodu, idealna do ciasnych przestrzeni instalacyjnych oraz aplikacji wymagających giętkiego okablowania.

Zgodność z Normami

Nasuwka wykonana zgodnie z DIN 46245 części 1–3. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Nasuwka konektorowa płaska PFSHI 4060/6308 przeznaczona jest do szybkiego, bezzgrzewowego łączenia przewodów w instalacjach elektrycznych i elektronicznych. Sprawdza się zarówno w profesjonalnych rozdzielnicach, jak i w urządzeniach przemysłowych.

• Łączenie przewodów w szafach sterowniczych i rozdzielnicach – wygodna alternatywa dla lutowania.
• Instalacje automatyki budynkowej, gdzie wymagane jest pewne i szybkie połączenie przewodów linkowych.
• Okablowanie wewnętrzne urządzeń elektrycznych (sterowniki, zasilacze, przekaźniki) w miejscach o ograniczonej przestrzeni.
• Prace serwisowe i naprawcze – szybka wymiana przewodów bez narzędzi specjalistycznych (jedynie zaciskarka).

Wskazówki Montażowe

Montaż nasuwki konektorowej powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaciskania stosować dedykowane szczypce zaciskowe zgodne z profilem tulei. Przekrój przewodu dobrać do zakresu podanego na produkcie (4,0–6,0 mm²). Po zaciśnięciu sprawdzić wzrokowo, czy izolacja nie jest uszkodzona, a tuleja dobrze trzyma przewód. Zalecany moment dokręcania nie dotyczy – połączenie jest zaciskane mechanicznie.

FAQ

• Czy nasuwka nadaje się do przewodów miedzianych linkowych? Tak, została zaprojektowana specjalnie do przewodów linkowych oraz bardzo cienkich. Dla przekroju 4,0–6,0 mm² w wersji żółtej (PFSHI 4060).
• Jaka jest różnica między wersjami kolorystycznymi? Warianty różnią się przekrojem przewodu: PFSHI 0510 (czerwony) – 0,5–1,0 mm², FSHI 1525 (niebieski) – 1,5–2,5 mm², PFSHI 4060 (żółty) – 4,0–6,0 mm². Ten model to wersja żółta.
• Czy nasuwka jest izolowana? Tak, posiada poszerzoną izolację z poliamidu (PA) typu easy entry, która zapewnia bezpieczeństwo użytkowania i ułatwia wprowadzenie przewodu.
