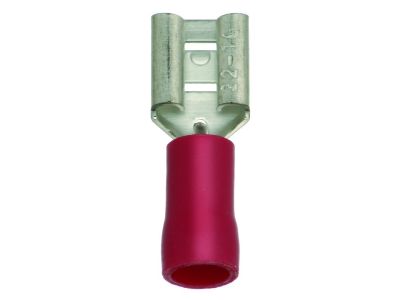

Nasuwka konektorowa płaska 1,5-2,5 2,8x0,8mm PFSHI 1525/2808 (opak 100szt) 054664 | 05104190 PROTEC.class

Alternatywny kod produktu: 054664

Opis i Kluczowe Cechy

Nasuwka konektorowa płaska PFSHI 1525/2808 (symbol 05104190) to izolowane złącze przeznaczone do przewodów linkowych o przekroju 1,5–2,5 mm² i wymiarach 2,8×0,8 mm. Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie, z poszerzoną izolacją PA (easy entry) ułatwiającą wprowadzenie przewodu. Temperatura pracy ciągłej od -10°C do +75°C. Kolor izolacji: niebieski. Opakowanie 100 sztuk.

• Zgodność z DIN 46245 (część 1–3): Gwarantuje standard wykonania i powtarzalność wymiarów, niezbędną w profesjonalnych instalacjach elektrycznych.
• Easy entry – poszerzona izolacja PA: Ułatwia szybkie i pewne wprowadzenie przewodu, skracając czas montażu i redukując ryzyko uszkodzenia izolacji.
• Materiał: mosiądz (CuZn) ocynkowany galwanicznie: Zapewnia dobrą przewodność elektryczną i odporność na korozję; metalowe wsparcie Cu-ETP zwiększa wytrzymałość mechaniczną połączenia.
• Zakres temperatury pracy -10°C do +75°C: Pozwala na bezpieczne stosowanie w typowych warunkach przemysłowych i budynkowych bez ryzyka degradacji izolacji.
• Przeznaczenie do przewodów linkowych i bardzo cienkich: Idealna do zastosowań wymagających elastyczności i łatwości zaciskania, np. w puszkach instalacyjnych czy aparaturze modułowej.

Zgodność z Normami

Produkt wykonany zgodnie z niemiecką normą DIN 46245 (części 1–3), określającą wymagania dla nasuwek konektorowych płaskich izolowanych.

Zastosowanie

Nasuwka konektorowa płaska znajduje zastosowanie w instalacjach elektrycznych do łączenia przewodów w puszkach, złączkach rozgałęźnych, rozdzielnicach oraz w systemach sterowania i automatyki.

• Łączenie przewodów w rozdzielnicach i szafach sterowniczych.
• Połączenia w oprawach oświetleniowych, czujnikach i siłownikach.
• Instalacje sygnalizacji i automatyki budynkowej (BMS).
• Szybki montaż w miejscach o ograniczonej przestrzeni, gdzie wymagana jest niezawodność mechaniczna i elektryczna.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Do zaciskania nasuwki należy używać narzędzi (zaciskarek) zgodnych z normą DIN – nie wolno lutować ani skręcać. Przekrój przewodu linkowego powinien mieścić się w zakresie 1,5–2,5 mm². Przed włożeniem przewodu upewnij się, że odizolowana końcówka ma odpowiednią długość (zalecenia producenta). Po zacisnięciu skontroluj mechaniczne trzymanie i brak widocznych uszkodzeń izolacji.

FAQ

• Jaki kolor ma nasuwka PFSHI 1525/2808 (symbol 05104190)? Nasuwka w tym wariancie ma niebieską izolację PA.
• Czy nasuwka nadaje się do przewodów jednodrutowych? Produkt przeznaczony jest do przewodów linkowych i bardzo cienkich. Nie zaleca się stosowania z przewodami jednodrutowymi.
• Jaka jest dopuszczalna temperatura pracy? Ciągła temperatura pracy wynosi od -10°C do +75°C.
