Nasuwka konektorowa płaska 0,5-1,0 2,8x0,5mm PFSHI 0510/2805 (opak 100szt) 054658 | 05104184 PROTEC.class

Alternatywny kod produktu: 054658

Opis i Kluczowe Cechy

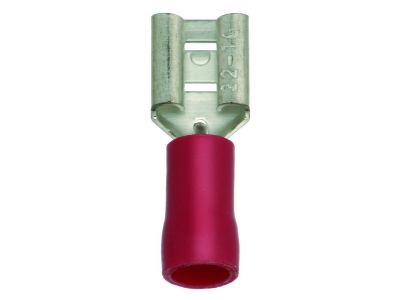

Nasuwka konektorowa płaska PFSHI 0510/2805 (indeks 05104184) przeznaczona do przewodów linkowych i bardzo cienkich o przekroju 0,5-1,0 mm². Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie i izolowana termoplastem PA (easy entry). Kolor czerwony, opakowanie 100 sztuk. Szerokość 2,8 mm, grubość 0,5 mm. Temperatura pracy ciągłej od -10°C do +75°C.

• Przekrój 0,5-1,0 mm²: idealne dopasowanie do przewodów linkowych i bardzo cienkich, zapewniające pewny i trwały kontakt elektryczny bez ryzyka poluzowania.
• Mosiądz (CuZn) z galwanicznym ocynkowaniem: wysoka odporność na korozję i doskonałe przewodnictwo elektryczne, co przekłada się na niską rezystancję przejścia i długą żywotność połączenia.
• Izolacja PA z ulepszoną geometrią (easy entry): ułatwia wprowadzenie przewodu do nasuwki, skracając czas montażu i minimalizując ryzyko uszkodzenia żył.
• Metalowe wsparcie izolacji Cu-ETP: dodatkowe wzmocnienie mechaniczne w strefie łączenia, zapobiegające odkształceniom pod wpływem temperatury i obciążeń.
• Zgodność z DIN 46245 część 1-3: gwarantuje powtarzalność wymiarów i parametrów elektrycznych, umożliwiając bezpieczne stosowanie w instalacjach zgodnych z normami europejskimi.

Zgodność z Normami

Nasuwka wykonana jest zgodnie z normą DIN 46245 (części 1-3). Produkt posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stosowanie komponentów o potwierdzonej normatywnie jakości jest podstawą bezpiecznej i niezawodnej instalacji elektrycznej.

Zastosowanie

Nasuwka konektorowa PFSHI 0510/2805 znajduje zastosowanie w instalacjach niskiego napięcia, automatyce przemysłowej oraz systemach sterowania, gdzie wymagane jest szybkie i pewne łączenie przewodów linkowych.

• Łączenie przewodów w rozdzielnicach i puszkach elektrycznych – zapewnia trwałe połączenie bez lutowania.
• Podłączanie czujników, siłowników i elementów wykonawczych w automatyce budynkowej i przemysłowej.
• Wykonywanie połączeń w układach sygnalizacji i sterowania (np. przycisków, przekaźników) – idealna do przewodów o małych przekrojach.
• Zastosowanie w prototypach i naprawach, gdzie wymagana jest szybka i powtarzalna instalacja.

Wskazówki Montażowe

Montaż nasuwki powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciskiem należy zdjąć izolację z przewodu na odpowiednią długość (zgodnie z zaleceniami producenta). Do zaciskania używać profesjonalnych szczęk zaciskowych dedykowanych do nasuwek płaskich izolowanych. Przekrój przewodu musi mieścić się w zakresie 0,5-1,0 mm². Po zacisku sprawdzić mechaniczne i elektryczne połączenie – brak luzu oraz pewne osadzenie izolacji.

FAQ

• Czy nasuwka nadaje się do przewodów jednodrutowych (sztywnych)? Produkt jest przeznaczony do przewodów linkowych i bardzo cienkich – dla przewodów jednodrutowych zalecamy nasuwki o innej konstrukcji (np. z tulejką do drutu sztywnego).
• Jaki kolor ma izolacja nasuwki PFSHI 0510/2805? Kolor czerwony, co ułatwia identyfikację rozmiaru podczas montażu.
• Czy można stosować nasuwkę w podwyższonej temperaturze? Dopuszczalna temperatura pracy ciągłej wynosi od -10°C do +75°C. Powyżej tych wartości może dojść do uszkodzenia izolacji lub utraty siły zacisku.
