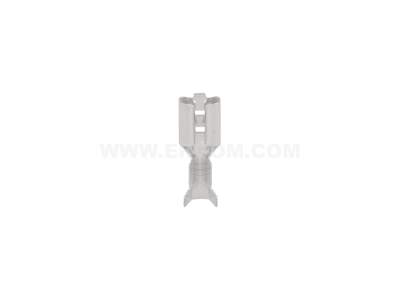

Nasuwka konektorowa N 4,8-1/0,8 (opak 100szt) | E10KN-01010100600 Ergom

Alternatywny kod produktu: N 4,8-1/0,8 (100 SZT.)

Opis i Kluczowe Cechy

Nasuwka konektorowa N 4,8-1/0,8 (symbol E10KN) to element łączeniowy umożliwiający szybkie i pewne połączenie przewodu z aparaturą modułową. Dzięki wymiarom 4,8 mm (szerokość) oraz grubości blaszki 1 mm / 0,8 mm pasuje do standardowych styków nożowych w stycznikach, przekaźnikach i wyłącznikach. Opakowanie zawiera 100 sztuk, co pozwala na wygodne wykorzystanie w pracach instalacyjnych i serwisowych.

• Wymiary: 4,8 x 1/0,8 mm: uniwersalny rozmiar zapewniający kompatybilność z popularnymi stykami nożowymi aparatury modułowej.
• Ilość w opakowaniu: 100 sztuk: ekonomiczne opakowanie wystarczające do wielu połączeń, oszczędza czas przy większych instalacjach.
• Typ N (nasuwka żeńska): prosta w montażu – wystarczy nasunąć na styk, co przyspiesza prace elektroinstalacyjne.
• Konstrukcja z blachy stalowej: wytrzymałość mechaniczna i stabilność połączenia bez ryzyka odkształceń (ogólna cecha tego typu złączy).
• Brak izolacji: produkt stosowany wewnątrz rozdzielnic, gdzie dodatkowa izolacja styków nie jest wymagana (uwaga – wymagane zachowanie odstępów izolacyjnych).

Zgodność z Normami

Nasuwka konektorowa N 4,8-1/0,8 spełnia wymagania europejskich norm bezpieczeństwa dla złączy szybkich stosowanych w instalacjach elektrycznych. Posiada certyfikat CE i jest zgodna z dyrektywami UE. Producent deklaruje zgodność z odpowiednimi przepisami dla aparatury elektroinstalacyjnej.

Zastosowanie

Nasuwka konektorowa przeznaczona jest do szybkiego łączenia przewodów miedzianych lub linkowych z aparaturą modułową w rozdzielnicach i szafach sterowniczych. Sprawdza się w miejscach wymagających wielokrotnego odłączania i podłączania.

• Łączenie przewodów z wyjściami styczników, przekaźników i wyłączników nadprądowych.
• Podłączanie sygnałów sterujących do modułów PLC, przełączników i przycisków.
• Prace serwisowe i modernizacja istniejących instalacji – szybka wymiana podzespołów bez użycia narzędzi.
• Prototypowanie układów elektrycznych w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Nasuwkę nasuń na styk nożowy (widełki) tak, aby zatrzasnęła się na miejscu. Przewód wcześniej zdejmij z izolacji na około 6–8 mm i – w przypadku przewodu linkowego – zakończ tulejką. Nie stosuj nadmiernej siły; jeżeli nasuwka nie wchodzi, sprawdź kompatybilność wymiarów. W instalacjach narażonych na wibracje należy rozważyć dodatkowe zabezpieczenie (np. taśma montażowa).

FAQ

• Czy nasuwka jest izolowana? Nie, nasuwka konektorowa N 4,8-1/0,8 nie posiada izolacji. Stosuje się ją wewnątrz rozdzielnic, gdzie bezpieczeństwo zapewniają odpowiednie odstępy izolacyjne i obudowa.
• Jaki przekrój przewodu można podłączyć do tej nasuwki? Nasuwka przeznaczona jest do przewodów o przekroju 0,5–2,5 mm² (typowy zakres dla tego rozmiaru). Aby uzyskać pewne połączenie, zalecamy użycie tulejki na przewodzie linkowym.
• Czy można wielokrotnie używać nasuwki? Tak, nasuwka umożliwia wielokrotne łączenie i rozłączanie. Po kilkunastu cyklach może jednak wykazywać oznaki zużycia – w takich przypadkach należy wymienić ją na nową, aby zachować niski opór styku.
