Osłona końcowa 1-faz. do szyn zbiorczych kołkowych wg UL 508 | 5ST3748-0HG Siemens

Alternatywny kod produktu: 5ST37480HG

Opis i Kluczowe Cechy

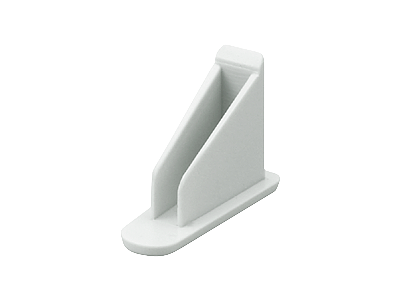

Osłona końcowa 1-fazowa (nasadka krańcowa) o symbolu 5ST3748-0HG przeznaczona jest do zabezpieczenia zakończeń szyn zbiorczych kołkowych w systemach zgodnych z normą UL 508. Stanowi niezbędny element wyposażenia rozdzielnic i szaf sterowniczych, zapewniający izolację mechaniczną oraz chroniący przed przypadkowym kontaktem z przewodzącymi elementami szyny.

• Zgodność z UL 508: Gwarantuje dopuszczenie do aplikacji przemysłowych spełniających rygorystyczne wymagania amerykańskiej normy dla aparatury sterowniczej.
• Ochrona końca szyny: Zapobiega uszkodzeniom przewodów i styków w miejscu zakończenia szyny zbiorczej, zwiększając trwałość całego systemu.
• Montaż nasuwany: Łatwe i szybkie osadzenie na szynie kołkowej bez użycia narzędzi – oszczędność czasu instalacji.
• Kompaktowa konstrukcja 1-fazowa: Przystosowana do pojedynczej fazy szyny, co ułatwia organizację okablowania i zachowanie przejrzystości w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowano w oparciu o wymagania normy UL 508 (Standard for Industrial Control Equipment). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Przeznaczony do stosowania w obwodach niskiego napięcia.

Zastosowanie

Osłona końcowa 5ST3748-0HG znajduje zastosowanie wszędzie tam, gdzie stosuje się szyny zbiorcze kołkowe w systemach dystrybucji energii i sterowania. Rekomendowana do:

• Zabezpieczenia końcówek szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach
• Instalacji przemysłowych w szafach sterowniczych z aparaturą modułową
• Systemów automatyki budynkowej wymagających bezpiecznego zakończenia szyn kołkowych
• Aplikacji serwisowych i modernizacji istniejących układów zasilania

Wskazówki Montażowe

Montaż osłony może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że szyna zbiorcza nie znajduje się pod napięciem. Osłonę nasuwa się na koniec szyny kołkowej aż do zatrzaśnięcia. Producent nie podaje konkretnych wartości momentu dokręcania ani przekroju przewodów – element nie wymaga przykręcania. W przypadku wątpliwości dotyczących kompatybilności z konkretnym systemem szyn należy skonsultować się z producentem.

FAQ

• Czy osłona nadaje się do stosowania z szynami zbiorczymi innych producentów? Produkt jest dedykowany do szyn zbiorczych kołkowych zgodnych z profilem opisanym w UL 508. Przed montażem zaleca się sprawdzenie zgodności geometrycznej z szyną, ponieważ brak uniwersalnych wymiarów – w razie wątpliwości należy skontaktować się z działem technicznym.
• Czy osłona zapewnia ochronę IP? W dostępnych danych producenta nie podano stopnia ochrony. Standardowo nasadki krańcowe na szyny nie są klasyfikowane w zakresie IP – ich funkcją jest głównie izolacja mechaniczna i ochrona przed dotykiem. Zachowanie szczelności rozdzielnicy zależy od zastosowanej obudowy.
• Czy można ją wielokrotnie demontować i montować? Osłona przeznaczona jest do jednorazowego montażu – wielokrotne zdejmowanie może osłabić zatrzaski. W celach serwisowych dopuszcza się delikatne zdjęcie, ale po ponownym założeniu należy sprawdzić, czy trzyma się pewnie. Zaleca się wymianę na nową przy każdej modyfikacji instalacji.
