Nasadka dla przysicków ILL, Fi-30mm, pomarańczowa | 9001A7 Schneider Electric

Opis i Kluczowe Cechy

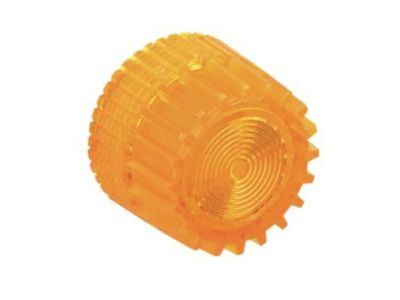

Nasadka oznaczona symbolem 9001A7 to dedykowane akcesorium do przycisków sterowniczych typu ILL (podświetlanych) o średnicy montażowej 30 mm. Dzięki intensywnemu pomarańczowemu kolorowi ułatwia wizualne rozróżnienie funkcji sterowania w rozdzielnicy, co wspiera bezpieczną i intuicyjną obsługę instalacji elektrycznej. Jest to element pasywny, nie zawiera układów elektrycznych, przeznaczony do montażu na istniejącej aparaturze.

• Średnica 30 mm: pasuje do standardowych przycisków ILL o gnieździe montażowym Fi-30 mm, zapewniając pewne i stabilne osadzenie.
• Kolor pomarańczowy: wysoka widoczność i jednoznaczna sygnalizacja (np. alarm, ostrzeżenie, odcięcie zasilania) – redukuje ryzyko pomyłki w stanach awaryjnych.
• Prosty montaż wciskany: nasadkę można szybko założyć lub wymienić bez użycia narzędzi, co skraca czas prac instalacyjnych i serwisowych.
• Kompatybilność z serią ILL: zaprojektowana specjalnie do przycisków ILL, gwarantuje idealne dopasowanie geometryczne i trwałość mechaniczną.
• Lekka konstrukcja: nie zwiększa nacisku na przycisk, nie zaburza pracy elementów sterowniczych.

Zgodność z Normami

Nasadka jako element akcesoryjny jest przeznaczona do stosowania z aparaturą modułową spełniającą wymagania norm europejskich (seria IEC/EN). Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Nasadka pomarańczowa sprawdza się wszędzie tam, gdzie potrzebne jest szybkie rozpoznanie funkcji przycisku sterowniczego w panelach i rozdzielnicach.

• Identyfikacja przycisków zatrzymania awaryjnego (grzybkowych) lub wyłączników bezpieczeństwa w maszynach i liniach produkcyjnych.
• Kolorystyczne oznaczenie przycisków sterujących w rozdzielnicach budynków użyteczności publicznej – np. wentylacja, oddymianie, oświetlenie awaryjne.
• Systemy sygnalizacji i alarmowania w automatyce budynkowej (BMS), gdzie kolor pomarańczowy wskazuje stan ostrzegawczy.
• Personalizacja paneli operatorskich według schematów branżowych (np. kodowanie funkcji zgodnie z normą ISO 3864).

Wskazówki Montażowe

Montaż nasadki oraz wszelkie prace przy aparaturze powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie w obwodzie. Nasadkę wcisnąć na przycisk ILL wzdłuż osi, aż do wyczuwalnego zatrzaśnięcia. Demontaż przeprowadzić za pomocą płaskiego narzędzia (np. wkrętaka) podważając krawędź nasadki. Nie stosować nadmiernej siły. Przekroje przewodów i momenty dokręcania zacisków przycisku – jeśli dotyczy – należy dobierać zgodnie z dokumentacją producenta konkretnego przycisku.

FAQ

• Czy nasadka jest podświetlana? Nasadka jest elementem pasywnym – nie zawiera własnego źródła światła. Podświetlenie pochodzi od znajdującego się pod nią przycisku ILL (jeżeli dany model posiada diodę LED). Nasadka jest wykonana z materiału przepuszczającego światło, dzięki czemu nie tłumi efektu illuminacji.
• Jaki stopień ochrony zapewnia nasadka? Producent nie podaje osobnego stopnia ochrony IP dla nasadki. W praktyce stopień ochrony całego zestawu (przycisk + nasadka) zależy od konkretnego modelu przycisku ILL. Standardowo aparatura wnętrzowa montowana w rozdzielnicy posiada IP20 – potwierdzone w dokumentacji przycisku.
• Czy nasadka pasuje do przycisków innych producentów niż …? Nasadka 9001A7 została zaprojektowana do współpracy z przyciskami ILL o średnicy gniazda 30 mm. Pasuje do wszystkich przycisków spełniających ten wymiar – niezależnie od marki, o ile geometrycznie przycisk przewiduje mocowanie zewnętrznej nasadki wciskanej.
