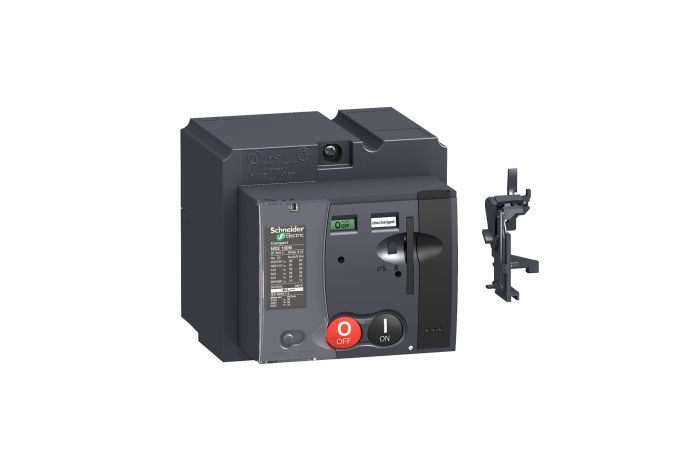

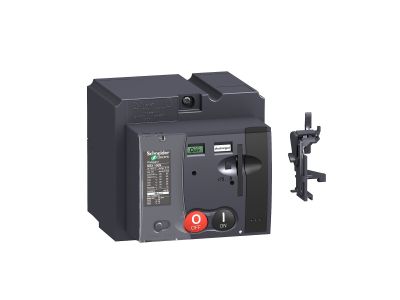

Napęd silnikowy wyposażony w adapter SDE 220-240VAC 50Hz i 208-277VAC 60Hz MT250 dla Compact NSX250 | LV431541 Schneider Electric

Opis i Kluczowe Cechy

Napęd silnikowy MT250 o numerze katalogowym LV431541 to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie jest dedykowane do współpracy z wyłącznikami serii Compact NSX250, umożliwiając pełną automatyzację procesów łączeniowych. Wyposażenie napędu w adapter SDE (wskaźnik wyzwolenia elektrycznego) pozwala na precyzyjne monitorowanie stanu aparatu i szybką reakcję systemów nadrzędnych na awarie.

• Szeroki zakres napięć zasilania: Urządzenie wspiera standardy 220-240 V AC przy częstotliwości 50 Hz oraz 208-277 V AC przy 60 Hz, co zapewnia uniwersalność w różnych systemach energetycznych.
• Zdalne i lokalne sterowanie: Mechanizm pozwala na przejście z obsługi manualnej na zdalną, co znacząco podnosi bezpieczeństwo obsługi poprzez eliminację konieczności bezpośredniego kontaktu personelu z aparatem w momencie przełączania.
• Mechanizm MT250: Solidna konstrukcja napędu gwarantuje wysoką trwałość mechaniczną i niezawodność nawet przy intensywnej eksploatacji w celkach rozdzielnic.
• Łatwa modernizacja: Konstrukcja umożliwia zastąpienie dotychczasowych napędów ręcznych bez konieczności kosztownej przebudowy istniejącej rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Spełnia wymagania dyrektyw niskonapięciowych oraz norm IEC, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w warunkach wnętrzowych. Stopień ochrony oraz izolacja są dostosowane do pracy w profesjonalnych instalacjach elektroenergetycznych, zapewniając stabilność parametrów w długim okresie czasu.

Zastosowanie

Napęd silnikowy LV431541 znajduje szerokie zastosowanie w nowoczesnych systemach dystrybucji energii. Jest kluczowym elementem w układach Samoczynnego Załączania Rezerwy (SZR), gdzie wymagana jest błyskawiczna i automatyczna zmiana źródła zasilania. Idealnie sprawdza się w:

• Rozdzielnicach głównych w obiektach przemysłowych i komercyjnych.
• Systemach zarządzania energią (EMS) wymagających zdalnego odłączania obciążeń.
• Infrastrukturze krytycznej, takiej jak szpitale czy centra danych, gdzie czas reakcji na zanik napięcia jest priorytetem.
• Modernizowanych polach rozdzielczych, w których wprowadza się standardy Industry 4.0.

Wskazówki Montażowe

Instalacja napędu MT250 powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem należy upewnić się, że wyłącznik Compact NSX250 jest w stanie beznapięciowym. Kluczowe kroki instalacji obejmują:

• Prawidłowe osadzenie adaptera SDE: Należy zwrócić szczególną uwagę na poprawne połączenie styków pomocniczych, które odpowiadają za raportowanie stanu błędu.
• Podłączenie zasilania: Przewody zasilające o odpowiednim przekroju znamionowym powinny być dokręcone z momentem zalecanym przez producenta, aby uniknąć przegrzewania styków.
• Weryfikacja trybów: Po montażu należy sprawdzić poprawność działania blokady mechanicznej oraz płynność przełączania między trybem ręcznym a automatycznym.

FAQ

• Czy napęd LV431541 można zamontować na starszych wyłącznikach? Napęd jest dedykowany do serii Compact NSX250. W przypadku starszych modeli (np. NS) należy zweryfikować kompatybilność mechaniczną z dokumentacją techniczną Schneider Electric.
• Co się dzieje w przypadku zaniku napięcia sterującego? Napęd posiada mechanizm umożliwiający ręczne przełączenie aparatu za pomocą dźwigni, co gwarantuje pełną kontrolę nad instalacją w sytuacjach awaryjnych.
• Czy adapter SDE jest niezbędny do pracy napędu? Adapter SDE dostarczany w zestawie jest kluczowy dla pełnej funkcjonalności sygnalizacji zdalnej, informując system o wyzwoleniu wyłącznika przez zabezpieczenie elektryczne.
