Napęd ręczny obrotowy rozłącznika 90X90 czerowno żółty | KDF3PZ Schneider Electric

Opis i Kluczowe Cechy

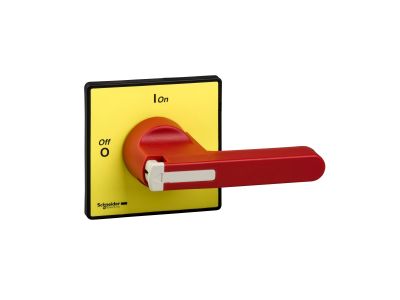

Napęd ręczny obrotowy rozłącznika z serii TeSys Vario, oznaczony symbolem KDF3PZ, przeznaczony do awaryjnego wyłączania zasilania. Posiada czerwony uchwyt i żółtą płytę czołową o wymiarach 60x60 mm (całkowity rozmiar napędu 90x90 mm). Wyposażony we wskaźniki stanu I-O oraz cztery otwory montażowe, zapewnia stopień ochrony IP65 (NEMA typ 1 i 12). Uchwyt nie umożliwia blokady kłódką. Może być montowany bezpośrednio na korpusie rozłącznika lub z zastosowaniem przedłużenia wału (akcesorium zamawiane oddzielnie).

• Wymiar napędu 90x90 mm: ergonomiczna obsługa i wyraźna widoczność nawet w dużych rozdzielnicach.
• Stopień ochrony IP65: odporność na wnikanie pyłu i strumieni wody, gwarantująca niezawodną pracę w trudnych warunkach przemysłowych.
• Wskaźniki I-O: szybka identyfikacja stanu załącz/wyłącz bez konieczności otwierania drzwi rozdzielnicy.
• Kolorystyka czerowno-żółta: zgodna z międzynarodowymi oznaczeniami bezpieczeństwa dla wyłączników awaryjnych – zwiększa czytelność w sytuacjach krytycznych.
• Możliwość przedłużenia wału: elastyczność montażu na odległość od korpusu rozłącznika, ułatwia instalację w głębokich szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw RoHS i REACh, co potwierdza oznaczenie Green Premium. Stopień ochrony IP65 odpowiada standardom NEMA typ 1 i 12. Napęd przeznaczony do współpracy z modułami rozłączników TeSys Vario V5-V6.

Zastosowanie

Napęd ręczny obrotowy KDF3PZ stosowany jest wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączenie zasilania w trybie awaryjnym.

• Awaryjne wyłączanie maszyn i urządzeń przemysłowych.
• Sterowanie ręczne rozłącznikami w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w automatyce budynkowej – odłączanie zasilania systemów HVAC lub oświetlenia awaryjnego.
• Montaż na drzwiach szaf sterowniczych w przemyśle ciężkim i lekkim.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Napęd mocuje się do płyty czołowej rozłącznika (lub przedłużenia wału) za pomocą czterech otworów montażowych. Moment dokręcania oraz dopuszczalny przekrój przewodów (jeśli dotyczy) należy stosować zgodnie z dokumentacją techniczną producenta. Uchwyt nie jest przystosowany do blokady kłódką.

FAQ

• Czy napęd można zablokować kłódką? Nie, uchwyt nie posiada otworów ani mechanizmu umożliwiającego założenie kłódki.
• Jaki stopień ochrony ma napęd KDF3PZ? Deklarowany stopień ochrony to IP65 (odporność na wnikanie pyłu i strumieni wody), zgodnie z NEMA typ 1 i 12.
• Czy do montażu wymagane jest dodatkowe przedłużenie wału? Nie, napęd można zamontować bezpośrednio na korpusie rozłącznika. Przedłużenie wału (zamawiane osobno) jest opcją w przypadku montażu na odległość.
