Napęd przycisku zielony kryty czerwony wystajacy dwuklawiszowy Fi 22 z oznaczeniem, Harmony XB4 | ZB4BL7341 Schneider Electric

Opis i Kluczowe Cechy

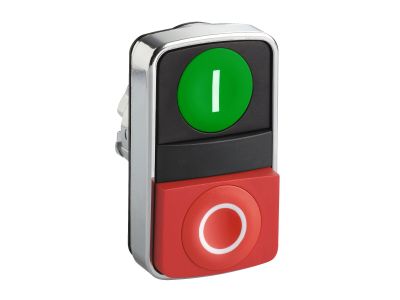

Podwójny napęd przycisku Schneider Electric Harmony XB4 (symbol ZB4BL7341) to element sterowniczy przeznaczony do montażu w otworze 22 mm. Wyposażony w jeden czerwony przycisk wystający i jeden zielony przycisk kryty, oba z mechanicznym powrotem sprężynowym, zapewnia intuicyjną i bezpieczną obsługę maszyn. Chromowana metalowa ramka zwiększa odporność na uszkodzenia mechaniczne, a oznaczenia „I” i „O” ułatwiają identyfikację kierunku sterowania. Produkt jest częścią modułowej serii XB4, co umożliwia szybki montaż i wymianę bloków styków.

• Podwójny przycisk (1 czerwony wystający + 1 zielony kryty): Umożliwia dwufunkcyjne sterowanie (np. start/stop) z wyraźnym rozróżnieniem kolorystycznym i dotykowym, minimalizując ryzyko pomyłki operatora.
• Stopień ochrony IP66, IP67, IP69, IP69K: Gwarantuje odporność na kurz, strumienie wody pod ciśnieniem oraz wysokotemperaturowe mycie, co czyni produkt idealnym do przemysłu spożywczego, chemicznego i innych agresywnych środowisk.
• Chromowana metalowa ramka: Zapewnia wysoką wytrzymałość mechaniczną i odporność na uderzenia oraz wibracje, przedłużając żywotność w trudnych warunkach eksploatacji.
• Mechanizm powrotny sprężynowy: Zapewnia chwilowy (monostabilny) tryb pracy – przycisk powraca do położenia spoczynkowego po zwolnieniu, co jest standardem w obwodach sterowania.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Umożliwia stosowanie w klimacie zimnym i gorącym, bez ryzyka zdeformowania czy utraty funkcjonalności.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów dotyczących aparatury sterowniczej w przemyśle, co potwierdzają certyfikaty, w tym certyfikacja morska. Posiada oznakowanie CE oraz deklarowaną odporność na warunki środowiskowe zgodną z klasami IP66/IP67/IP69/IP69K i Typ 4X. Konstrukcja oparta jest na standardowym otworze montażowym 22 mm, zgodnym z normami DIN.

Zastosowanie

Podwójny napęd przycisku ZB4BL7341 sprawdza się wszędzie tam, gdzie wymagane jest dwufunkcyjne sterowanie maszynami lub urządzeniami, a środowisko pracy narażone jest na wilgoć, kurz, uderzenia lub częste mycie.

• Sterowanie start/stop w obrabiarkach, prasach, taśmociągach i innych maszynach produkcyjnych.
• Panel operatorski w instalacjach przemysłu spożywczego, chemicznego, farmaceutycznego – odporność na agresywne środki czystości.
• Jako element sygnalizacyjno-sterowniczy w automatyce budynkowej (np. bramy, windy, systemy wentylacji) w strefach o podwyższonej wilgotności.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC – chwilowy styk zapewnia bezpieczne sekwencje.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Napęd przycisku przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu obudowy lub szafie sterowniczej. Mocowanie odbywa się za pomocą nakrętki od tyłu panelu (moment dokręcania zgodny z dokumentacją producenta). Aby utworzyć kompletny przycisk, należy dobrać odpowiedni blok styków (np. ZB4BZ… lub ZB4BV…) oraz ewentualnie moduł LED. Przekrój przewodów oraz parametry podłączeniowe dobiera się według danych zamontowanych bloków styków.

FAQ

• Czy ten napęd przycisku posiada podświetlenie LED? Nie, model ZB4BL7341 to napęd (obudowa z przyciskami) bez wbudowanego podświetlenia. W razie potrzeby sygnalizacji świetlnej należy zastosować oddzielny moduł świetlny LED (np. ZB4BV…).
• Jakie są stopnie ochrony tego napędu? Producent deklaruje IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed kurzem, strumieniami wody, zanurzeniem i myciem wysokociśnieniowym w wysokiej temperaturze.
• Jaki jest tryb działania przycisków – chwilowy czy podtrzymanie? Oba przyciski działają w trybie chwilowym (monostabilnym) – po naciśnięciu zwierają styki, a po zwolnieniu wracają do pozycji spoczynkowej dzięki mechanizmowi sprężynowemu.
