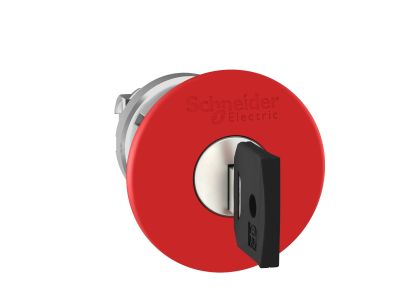

Napęd przycisku zatrzymania awaryjnego Fi-40mm z kluczem 3131A czerwony metalowy Harmony XB4 | ZB4BS94420 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku zatrzymania awaryjnego Schneider Electric Harmony XB4 ZB4BS94420 to metalowa główka o średnicy 40 mm z mechanizmem zatrzaskowym odblokowywanym za pomocą klucza (numer 3131A). Dzięki czerwonej barwie i dużemu rozmiarowi stanowi dobrze widoczny element bezpieczeństwa maszyn. Produkt montowany w standardowym otworze 22 mm, co ułatwia integrację z istniejącą aparaturą. Kompaktowa konstrukcja i wysoka odporność na czynniki zewnętrzne czynią go odpowiednim do wymagających zastosowań przemysłowych.

• Średnica główki 40 mm: zapewnia szybką i jednoznaczną identyfikację stanu przycisku – idealna do zastosowań wymagających wysokiej widoczności w sytuacjach awaryjnych.
• Zatrzask z odblokowaniem na klucz (nr 3131A): uniemożliwia przypadkowe lub nieautoryzowane włączenie maszyny po zadziałaniu, zwiększając bezpieczeństwo obsługi.
• Stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X: odporność na kurz, strumienie wody, działanie myjek wysokociśnieniowych oraz środowiska korozyjne – praca w trudnych warunkach bez utraty funkcjonalności.
• Szeroki zakres temperatur pracy od –40 °C do 70 °C: zachowanie niezawodności w ekstremalnych warunkach – od mrozu po gorące strefy produkcyjne.
• Montaż w otworze 22 mm: zgodność z typowymi obudowami i puszkami, szybka instalacja bez konieczności modyfikacji stanowiska.

Zgodność z Normami

Napęd przycisku ZB4BS94420 spełnia wymagania międzynarodowych standardów i posiada certyfikaty morskie (Marine), a także stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X. Produkt jest oznakowany znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z Dyrektywami Unii Europejskiej.

Zastosowanie

Główka przycisku zatrzymania awaryjnego z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne wyłączenie maszyny z możliwością blokady stanu wyłączenia. Dzięki wysokiej ochronie środowiskowej sprawdza się w przemyśle ciężkim, na zewnątrz budynków oraz w strefach mokrych i zapylonych.

• Wyłączniki awaryjne w liniach produkcyjnych, obrabiarkach i prasach – szybkie odcięcie zasilania w sytuacji zagrożenia.
• Aplikacje wymagające blokady przycisku po zadziałaniu, np. w strefach niebezpiecznych, gdzie dostęp może mieć tylko upoważniony personel (odblokowanie kluczem).
• Stanowiska zewnętrzne (porty, oczyszczalnie, myjnie) – odporność na wilgoć, kurz i środki chemiczne.
• Sterowanie bezpieczeństwem w przemyśle spożywczym i chemicznym – obudowa metalowa odporna na agresywne środowiska.

Wskazówki Montażowe

Montaż napędu przycisku zatrzymania awaryjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Główkę mocuje się w otworze o średnicy 22 mm na szynę lub obudowę przy użyciu dostarczonego pierścienia zaciskowego. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobrać zgodnie z instrukcją zamieszczoną w opakowaniu lub kartą katalogową produktu.

FAQ

• Czy główka jest podświetlana? Nie, model ZB4BS94420 to wyłącznie napęd mechaniczny z zatrzaskiem i odblokowaniem na klucz. Do sygnalizacji stanu należy zastosować oddzielny moduł świetlny z serii Harmony XB4.
• Jaki stopień ochrony ma ten przycisk? Produkt posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X, co oznacza pełną odporność na kurz, wodę (łącznie z myjkami wysokociśnieniowymi) i środowiska korozyjne.
• Jak odblokować przycisk po zadziałaniu? Przycisk jest wyposażony w zamek z kluczem (numer 3131A). Należy obrócić klucz zgodnie z kierunkiem wskazanym na obudowie, co zwolni mechanizm i umożliwi powrót główki do pozycji początkowej.
