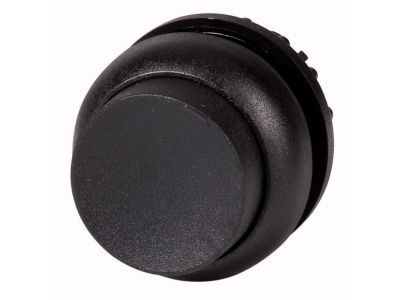

Napęd przycisku z samopowrotem wystający M22S-DH-S RMQ-Titan M22 | 216637 Eaton

Alternatywny kod produktu: M22S-DH-S

Opis i Kluczowe Cechy

Napęd przycisku z samopowrotem M22S-DH-S z serii RMQ-Titan to element sterowniczy o konstrukcji wystającej, przeznaczony do montażu w panelach operatorskich. Dzięki stopniowi ochrony IP66, IP67 oraz IP69K sprawdza się w najbardziej wymagających środowiskach, w tym w strefach mycia wysokociśnieniowego. Wymiar przedniej części 22 x 22 mm umożliwia montaż w standardowych otworach. Wkładka przycisku jest pusta, co pozwala na samodzielne uzupełnienie o odpowiedni moduł łączeniowy lub oznacznik.

• Stopień ochrony IP66, IP67, IP69K: pełna odporność na pył, zalewanie wodą oraz strumienie gorącej wody pod wysokim ciśnieniem – gwarancja niezawodności w przemyśle spożywczym, chemicznym i maszynowym.
• Wykonanie wystające z samopowrotem: intuicyjna obsługa i automatyczny powrót do pozycji spoczynkowej po zwolnieniu przycisku.
• Możliwość podłączenia do systemu SmartWire-DT: współpraca z przyłączami SWD-RMQ umożliwia integrację z cyfrową komunikacją w szafie sterowniczej.
• Zacisk śrubowy: pewne i trwałe połączenie przewodów, łatwy montaż.
• Wkładka przycisku pusta (czarna), pierścień czołowy czarny: neutralny wygląd, możliwość zastosowania własnych oznaczeń lub modułów podświetlanych (brak w zestawie).

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i funkcjonalność w instalacjach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Napęd przycisku M22S-DH-S znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymała i niezawodna sygnalizacja lub sterowanie w trudnych warunkach środowiskowych.

• Sterowanie maszynami w przemyśle spożywczym, gdzie konieczne jest odporne na mycie wysokociśnieniowe wyposażenie.
• Panele operatorskie w strefach wilgotnych, zapylonych i narażonych na agresywne środki czystości.
• Automatyka budynkowa – przyciski start/stop w instalacjach HVAC lub pompowniach.
• Systemy bezpieczeństwa, gdy wymagana jest wysoka szczelność obudowy (IP69K).

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (za pomocą adaptera) lub bezpośrednio w płycie czołowej panelu w otworze Ø22 mm. Moment dokręcania zacisków śrubowych oraz dobór przekroju przewodów należy dostosować zgodnie z dokumentacją techniczną M22S-DH-S.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie – wkładka przycisku jest pusta. Element ten nie zawiera modułu świetlnego; w przypadku potrzeby podświetlenia należy osobno zamówić kompatybilny moduł LED (np. M22-LED) oraz odpowiedni moduł łączeniowy.
• Jaki jest stopień ochrony tego przycisku? Produkt posiada stopień ochrony IP66, IP67 oraz IP69K, co oznacza całkowitą pyłoszczelność, odporność na zalewanie wodą oraz na działanie strumieni gorącej wody pod wysokim ciśnieniem (np. w procesach mycia przemysłowego).
• Czy to urządzenie zawiera styki przełączające? Nie – jest to napęd przycisku (obudowa z przyciskiem) bez modułu łączeniowego. Do realizacji funkcji załączania/wyłączania należy zastosować odpowiednią wkładkę stykową lub przekaźnik (np. z serii RMQ-Titan), którą montuje się w tym samym otworze.
