Napęd przycisku wystający zielony push-push LED metalowy bez oznaczenia Harmony XB4 | ZB4BH33 Schneider Electric

Opis i Kluczowe Cechy

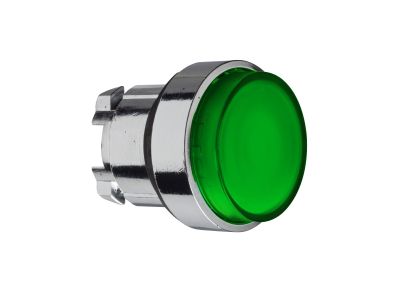

Napęd przycisku wystający zielony push-push LED w metalowej chromowanej obudowie, symbol ZB4BH33, należący do serii Harmony XB4 marki Schneider Electric. Przeznaczony do montażu w otworze o średnicy 22 mm, zapewnia wyraźne podświetlenie statusu pracy diodą LED oraz mechaniczną funkcję zatrzasku (push-push) – wymaga podwójnego naciśnięcia do zwolnienia. Stopień ochrony IP66 gwarantuje niezawodne działanie w środowisku narażonym na kurz i strugi wody.

• Funkcja push-push: podwójne naciśnięcie do zwolnienia – umożliwia trwałe przytrzymanie sygnału bez konieczności ciągłego trzymania palca na przycisku.
• Podświetlenie LED: zintegrowana dioda LED zapewnia widoczność stanu urządzenia nawet z daleka, co ułatwia obsługę i diagnostykę w warunkach przemysłowych.
• Stopień ochrony IP66: odporność na pył i silne strugi wody – idealne rozwiązanie do zastosowań zewnętrznych, w przemyśle spożywczym czy w halach produkcyjnych.
• Metalowa chromowana obudowa: wytrzymała konstrukcja odporna na uderzenia i wibracje, gwarantująca długą żywotność w wymagających środowiskach.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w skrajnych warunkach klimatycznych, zarówno w chłodniach, jak i w gorących halach.
• Montaż w otworze 22 mm: kompatybilność z istniejącymi instalacjami oraz uniwersalność w zastosowaniu z typowymi panelami sterowniczymi.

Zgodność z Normami

Główka przycisku ZB4BH33 jest zgodna z europejskimi dyrektywami oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w obwodach sterowniczych zgodnie z obowiązującymi przepisami.

Zastosowanie

Napęd przycisku Harmony XB4 znajdzie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja i sterowanie w trudnych warunkach. Dzięki funkcji push-push i podświetleniu LED sprawdza się w różnorodnych scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie maszynami produkcyjnymi – jako przycisk start/stop z wyraźnym potwierdzeniem stanu.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC – funkcja zatrzasku umożliwia długotrwałe podtrzymanie sygnału.
• Sygnalizacja alarmowa lub awaryjna w trudno dostępnych miejscach – podświetlenie LED widoczne z dużej odległości.
• Automatyka budynkowa – przyciski w systemach zarządzania oświetleniem lub sterowania roletami w pomieszczeniach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę przycisku montuje się w otworze o średnicy 22 mm na panelu lub puszce, mocując za pomocą mechanizmu zastrzaskowego (bez narzędzi). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami. Nie wolno przekraczać dopuszczalnych parametrów izolacji i temperatury pracy.

FAQ

• Czy główka przycisku jest podświetlana? Tak, napęd ZB4BH33 wyposażono w zintegrowaną diodę LED, która świeci na zielono. Służy do sygnalizacji stanu urządzenia.
• Jaki jest stopień ochrony IP? Produkt posiada stopień ochrony IP66, co oznacza całkowitą odporność na kurz oraz ochronę przed silnymi strugami wody, np. z myjek ciśnieniowych.
• Co oznacza funkcja push-push? Push-push to mechaniczna blokada: przycisk wciska się raz, aby załączyć i utrzymać stan, a drugie naciśnięcie go zwalnia. Dzięki temu nie trzeba stale trzymać palca na główce.
