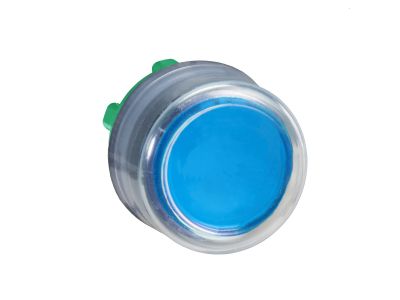

Napęd przycisku wystający okapturzony niebieski samopowrotny plastikowy Harmony XB5 | ZB5AP6 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku wystający okapturzony niebieski samopowrotny ZB5AP6 z serii Harmony XB5 firmy Schneider Electric to zaawansowane rozwiązanie dla aplikacji wymagających wysokiej higieny i odporności na trudne warunki. Wyposażony w silikonową, przezroczystą główkę w kolorze niebieskim z mechanizmem samopowrotnym, oferuje niezawodne sterowanie impulsowe. Dzięki podwójnie izolowanej plastikowej ramce oraz stopniowi ochrony IP66/IP67/IP69/IP69K produkt sprawdza się w środowiskach narażonych na kurz, wodę, uderzenia i wibracje. Zaprojektowany do montażu w otworze 22 mm, zapewnia łatwą integrację z istniejącą instalacją. Kompatybilny z blokami stykowymi Harmony XB5, umożliwia realizację różnorodnych funkcji sterowania.

• Stopień ochrony IP66/IP67/IP69/IP69K: Gwarantuje niezawodną pracę w ekstremalnych warunkach – odporność na kurz, strumienie wody pod ciśnieniem oraz wysokotemperaturowe mycie, idealne dla przemysłu spożywczego, farmaceutycznego i służby zdrowia.
• Silikonowa, przezroczysta główka: Spełnia surowe wymogi higieniczne – łatwa do czyszczenia, odporna na środki chemiczne, minimalizuje ryzyko rozwoju bakterii w środowiskach wrażliwych.
• Mechanizm samopowrotny: Zapewnia impulsowe sterowanie (chwilowy kontakt), niezbędne do realizacji funkcji start/stop, sygnalizacji lub wysyłania sygnałów do styczników, przekaźników czy PLC.
• Szeroki zakres temperatur pracy -40°C do 70°C: Niezawodne działanie w skrajnych warunkach klimatycznych – od mroźnych magazynów po gorące linie produkcyjne.
• Plastikowa obudowa odporna na chemikalia: Bezpieczna w aplikacjach, gdzie występują detergenty, kwasy i inne substancje agresywne, bez ryzyka korozji lub degradacji materiału.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi wymaganiami jakościowymi Schneider Electric, gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. (Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta).

Zastosowanie

Napęd przycisku ZB5AP6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, impulsowe sterowanie w trudnych warunkach środowiskowych. Dzięki wysokiej szczelności i odporności na chemikalia, idealnie sprawdza się w branżach o podwyższonych wymaganiach higienicznych.

• Sterowanie impulsowe (chwilowy kontakt) w liniach produkcyjnych – np. uruchamianie/zatrzymywanie maszyn, wysyłanie sygnałów do styczników.
• W środowiskach higienicznych – przemysł spożywczy, napojów, mleczarski, gdzie wymagane jest częste mycie i dezynfekcja.
• W służbie zdrowia i farmaceutyce – na salach operacyjnych, w laboratoriach oraz w pomieszczeniach czystych (cleanroom), gdzie odporność na środki chemiczne i łatwość czyszczenia są kluczowe.
• Automatyka budynkowa i systemy przywoławcze – jako przycisk dzwonka, przycisk ewakuacyjny lub element paneli sterowniczych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż napędu przycisku ZB5AP6 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm (zgodnie z normami DIN) w panelach obudów sterowniczych. Przed dokręceniem należy zapoznać się z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów podłączeniowych do bloków stykowych należy dobrać zgodnie z prądem obciążenia. Nie wolno przekraczać dopuszczalnych parametrów elektrycznych bloku stykowego – szczegółowe dane znajdują się w karcie katalogowej zastosowanego bloku stykowego Harmony XB5.

FAQ

• Czy ten napęd przycisku posiada podświetlenie LED? Nie, napęd ZB5AP6 nie jest wyposażony w źródło światła. Stanowi jedynie element mechaniczny do przekazywania impulsu. W przypadku potrzeby sygnalizacji wizualnej należy zastosować odpowiedni przycisk podświetlany z serii Harmony XB5 (np. z modułem LED) lub oddzielną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony tego produktu? Stopień ochrony to IP66/IP67/IP69/IP69K. Oznacza to pełną odporność na pył, zanurzenie w wodzie, strumienie wody pod wysokim ciśnieniem oraz mycie gorącą parą (zgodnie z normami dla środowisk mokrych i agresywnych).
• Jak działa mechanizm samopowrotny? Przycisk działa w trybie chwilowym (impulsowym) – po naciśnięciu i zwolnieniu powraca do pozycji wyjściowej, a styk (w bloku stykowym zamontowanym razem z główką) zostaje przełączony tylko na czas naciśnięcia. Idealny do sterowania stycznikami, przekaźnikami lub sygnalizacji start/stop.
