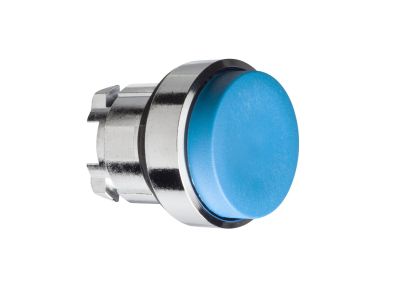

Napęd przycisku wystający niebieski samopowrotny metalowy bez oznaczenia Harmony XB4 | ZB4BL6 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku wystający Schneider Electric Harmony XB4 o symbolu ZB4BL6 to niebieska, samopowrotna główka przeznaczona do montażu w kompatybilnych przyciskach serii Harmony. Wykonana z metalu z chromowaną obudową, zapewnia wytrzymałość mechaniczną w wymagających środowiskach. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy (-40°C do 70°C) sprawdza się w trudnych warunkach przemysłowych. Modułowa konstrukcja umożliwia łatwy montaż w standardowym otworze 22 mm.

• Stopień ochrony IP66: Odporność na pył i silne strumienie wody – gwarantuje niezawodne działanie w wilgotnym, zapylonym otoczeniu, np. w przemyśle spożywczym czy na zewnątrz hal.
• Metalowa chromowana obudowa: Wytrzymałość na uderzenia i wibracje – chroni mechanizm przed uszkodzeniami w aplikacjach narażonych na fizyczne obciążenia.
• Zakres temperatur od -40°C do 70°C: Praca w ekstremalnych warunkach bez utraty funkcjonalności – idealna do chłodni, piekarni, maszyn na zewnątrz.
• Mechanizm samoczynnego powrotu: Zapewnia chwilowe działanie (powrót po zwolnieniu), stosowane w sterowaniu impulsowym, sygnalizacji lub jako przycisk zatrzymania awaryjnego.
• Montaż w otworze 22 mm (Ø22): Zgodność z międzynarodowym standardem – bezproblemowa instalacja w istniejących panelach i rozdzielnicach.

Zgodność z Normami

Produkt zaprojektowano i wyprodukowano zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Spełnia standardy jakości i bezpieczeństwa stosowane w automatyce przemysłowej, co potwierdza jego niezawodność w profesjonalnych instalacjach.

Zastosowanie

Napęd przycisku ZB4BL6 jest uniwersalnym elementem sterującym w systemach automatyki przemysłowej i budynkowej. Dzięki metalowej obudowie i wysokiej szczelności znajduje zastosowanie zarówno wewnątrz, jak i na zewnątrz.

• Sterowanie pracą maszyn przemysłowych – jako przycisk start/stop lub reset w obrabiarkach, prasach, taśmociągach.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC – w szafach sterowniczych i rozdzielnicach.
• Sygnalizacja stanu lub potwierdzenie operacji – niebieski kolor główki ułatwia identyfikację wizualną z daleka.
• Automatyka budynkowa – w systemach sterowania oświetleniem, roletami, bramami, windami w obiektach komercyjnych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Napęd mocuje się w otworze o średnicy 22 mm na panelu lub płycie montażowej. Nie wymaga dodatkowych narzędzi do osadzenia – wystarczy wsunąć i zablokować pierścieniem. Przekrój przewodów oraz ewentualny moment dokręcania styków (jeśli dotyczy kompletnego przycisku) należy dobrać zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania mechanizmu powrotu.

FAQ

• Czy ten napęd przycisku posiada podświetlenie LED? Nie, główka ZB4BL6 jest bez oznaczenia – nie zawiera własnego źródła światła. Jeżeli potrzebujesz podświetlanego przycisku, wybierz wariant z modułem LED (np. ZB4BL6+ZB4BV).
• Jaki jest stopień ochrony produktu? Napęd ma stopień ochrony IP66, co oznacza całkowitą odporność na pył oraz ochronę przed silnymi strumieniami wody. Nadaje się do mycia ciśnieniowego w przemyśle spożywczym i chemicznym.
• Jaki jest tryb pracy styku w tym napędzie? Sam napęd nie zawiera styków – jest to wyłącznie główka z mechanizmem samopowrotnym. Tryb pracy (NO/NC) zależy od zastosowanego modułu stykowego (np. ZB4BZ). Przycisk działa chwilowo: po naciśnięciu zwiera/rozwiera styk, a po zwolnieniu wraca do położenia spoczynkowego.
