Napęd przycisku SIRIUS ACT fi22 plastik,płaski bistabilny podśw. czerwony | 3SU1001-0AA20-0AA0 Siemens

Alternatywny kod produktu: 3SU10010AA200AA0

Opis i Kluczowe Cechy

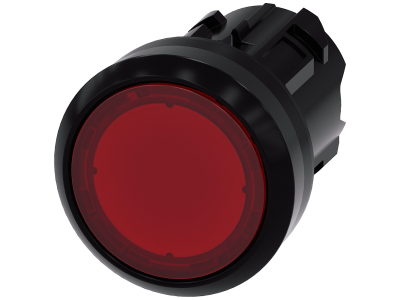

Napęd przycisku (aktuator) SIRIUS ACT firmy Siemens, symbol 3SU1001-0AA20-0AA0, to płaski element sterowniczy o średnicy 22 mm, wykonany z tworzywa sztucznego. Bistabilna konstrukcja utrzymuje wybraną pozycję, a wbudowane czerwone podświetlenie zapewnia wyraźną sygnalizację. Przeznaczony do montażu z dedykowanymi modułami stykowymi serii SIRIUS ACT, zastępuje poprzedni model 3SU1031-0AA20-0AA0.

• Średnica 22 mm (fi22): Standardowy wymiar otworu montażowego gwarantuje kompatybilność z typowymi panelami i obudowami sterowniczymi.
• Bistabilny mechanizm: Przycisk pozostaje w stanie wciśniętym lub zwolnionym aż do ponownego naciśnięcia – idealny do funkcji zatrzaskowych bez konieczności ciągłego przytrzymywania.
• Podświetlenie czerwone: Wyraźna sygnalizacja stanu urządzenia lub alarmu, zwiększająca czytelność nawet w słabo oświetlonych rozdzielnicach.
• Płaski design: Minimalne wystawanie ponad powierzchnię panelu zmniejsza ryzyko przypadkowego uruchomienia i ułatwia czyszczenie.
• Tworzywo sztuczne: Lekki, izolacyjny materiał zapewniający bezpieczeństwo użytkowania i odporność na typowe warunki przemysłowe.

Zgodność z Normami

Produkt należy do systemu SIRIUS ACT i został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz dyrektywami Unii Europejskiej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe certyfikaty i deklaracje dostępne są w dokumentacji producenta.

Zastosowanie

Napęd przycisku 3SU1001 stosuje się wraz z modułami stykowymi w układach sterowania i sygnalizacji. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami – wydawanie poleceń załączenia/wyłączenia w obwodach sterowniczych maszyn i urządzeń.
• Impulsy do styczników, przekaźników lub PLC – realizacja funkcji START/STOP z sygnalizacją stanu.
• Sygnalizacja optyczna – czerwone podświetlenie informuje o alarmie, awarii lub określonym trybie pracy.
• Automatyka budynkowa – stosowany w tablicach rozdzielczych do sterowania oświetleniem, bramami czy instalacjami HVAC.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Aktuator montuje się w otworze o średnicy 22 mm (np. w płycie czołowej obudowy), a moduł stykowy zatrzaskuje na szynie TH35 (DIN) lub bezpośrednio na obudowie. Moment dokręcania elementów mocujących i połączeń elektrycznych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do maksymalnego prądu obciążenia modułów stykowych.

FAQ

• Czy napęd przycisku ma wbudowane podświetlenie LED? Jakie jest napięcie zasilania podświetlenia? Tak, wbudowane czerwone podświetlenie jest fabrycznie zintegrowane. Napięcie zasilania zależy od wybranego modułu stykowego lub źródła sygnału – dokładne dane znajdują się w specyfikacji technicznej producenta dla konkretnej konfiguracji.
• Jaki jest stopień ochrony IP tego napędu? W dostarczonych danych nie podano stopnia ochrony. W standardowych zastosowaniach wewnątrz rozdzielnic przyjmuje się IP20. Aby uzyskać wyższy stopień ochrony, należy stosować odpowiednie uszczelki i obudowy – szczegóły w dokumentacji systemu SIRIUS ACT.
• Czy to jest przycisk z funkcją podtrzymania (bistabilny) czy powrotny? To napęd bistabilny – po naciśnięciu zatrzaskuje się w pozycji wciśniętej i pozostaje w niej do ponownego naciśnięcia. Sam aktuator nie zawiera styków; tryb pracy (NO/NC) zależy od zainstalowanego modułu stykowego.
