Napęd przycisku SIRIUS ACT fi22 plastik,grzybkowy bistabilny fi30 pociągany czerwony | 3SU1000-1AA20-0AA0 Siemens

Alternatywny kod produktu: 3SU10001AA200AA0

Opis i Kluczowe Cechy

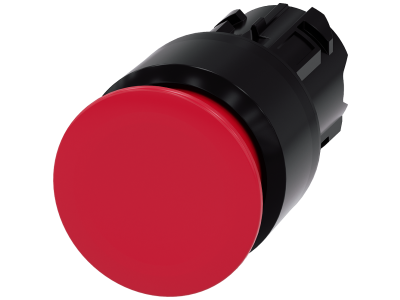

Napęd przycisku SIRIUS ACT firmy Siemens (symbol 3SU1000-1AA20-0AA0) to grzybkowy element sterowniczy wykonany z tworzywa sztucznego, przeznaczony do montażu w otworze Ø22 mm. Cechuje się bistabilną pracą – po wciśnięciu zatrzaskuje się, a odblokowanie następuje poprzez pociągnięcie grzybka o średnicy Ø30 mm. Czerwony kolor i charakterystyczny kształt zapewniają łatwą identyfikację w sytuacjach awaryjnych. Napęd jest przeznaczony do współpracy z modułami styków serii SIRIUS ACT, co umożliwia elastyczne skonfigurowanie zestyków NC/NO.

• Bistabilny mechanizm (push‑pull): Po wciśnięciu przycisk pozostaje zablokowany w pozycji zadziałania – odblokowanie wymaga celowego pociągnięcia, co zapobiega przypadkowemu ponownemu załączeniu i zwiększa bezpieczeństwo obsługi.
• Grzybkowy uchwyt Ø30 mm: Duża powierzchnia chwytu ułatwia obsługę nawet w rękawicach roboczych, a wyraźny czerwony kolor spełnia wymogi szybkiej identyfikacji w systemach awaryjnego wyłączania.
• Montaż w otworze Ø22 mm: Uniwersalny wymiar otworu umożliwia instalację w standardowych płytach czołowych i obudowach, zgodnie z powszechnie stosowanymi wymaganiami montażowymi.
• Wykonanie z tworzywa sztucznego: Lekki, odporny na korozję i wpływy środowiskowe materiał zapewnia trwałość w warunkach przemysłowych i długą żywotność mechaniczną.
• Kompatybilność z serią SIRIUS ACT: Napęd współpracuje z szeroką gamą modułów styków (np. 3SU1400) i łączników, co daje swobodę w projektowaniu układów sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jest przeznaczony do stosowania w obwodach sterowniczych i systemach awaryjnego wyłączania, gdzie wymagana jest niezawodna i jednoznaczna praca mechanizmu.

Zastosowanie

Napęd przycisku grzybkowego SIRIUS ACT jest dedykowany do zastosowań wymagających wyraźnego, mechanicznie utrzymywanego sygnału wyłączenia – szczególnie w funkcji awaryjnego zatrzymania (E‑Stop) oraz w układach sterowania, w których operator musi celowo przywrócić stan początkowy.

• Awaryjne wyłączanie maszyn i urządzeń przemysłowych – zgodnie z koncepcją bezpieczeństwa maszyn (E‑Stop).
• Panelowe stanowiska operatorskie w liniach produkcyjnych, gdzie wymagana jest natychmiastowa przerwa w pracy.
• Sterowanie sekwencyjne z funkcją blokady – bistabilna praca pozwala utrzymać zadany stan do momentu ręcznego odblokowania.
• Automatyka budynkowa i systemy sygnalizacji – jako przycisk z przytrzymaniem pozycji.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączaniem należy powierzyć wyłącznie wykwalifikowanemu personelowi posiadającemu uprawnienia SEP. Przed przystąpieniem do montażu bezwzględnie odłączyć napięcie zasilania. Napęd mocuje się w otworze Ø22 mm w płycie czołowej (np. obudowy, panelu) za pomocą dołączonego pierścienia zaciskowego. Przekrój przewodów oraz moment dokręcania styków (w przypadku stosowania z modułami styków) należy dobierać zgodnie z dokumentacją techniczną producenta. Napęd nie zawiera elementów elektrycznych – styki znajdują się w oddzielnych modułach (np. 3SU1400).

FAQ

• Czy ten napęd jest przeznaczony do pracy awaryjnego zatrzymania (E‑Stop)? Tak, grzybkowy kształt, czerwony kolor oraz bistabilna funkcja push‑pull sprawiają, że jest to typowy element stosowany w obwodach bezpieczeństwa do wyłączania awaryjnego. Należy jednak pamiętać o dobraniu odpowiednich modułów styków oraz systemu logicznego spełniającego wymogi norm (np. ISO 13850).
• Jaki jest stopień ochrony napędu? Producent nie podaje stopnia ochrony dla samego napędu. Stopień ochrony całego zespołu (napęd + obudowa + pierścień uszczelniający) zależy od konfiguracji montażowej. W standardowych warunkach rozdzielnic wewnętrznych stosuje się wymagania IP20 dla strony elektrycznej.
• Czy napęd posiada podświetlenie? Nie, model 3SU1000-1AA20-0AA0 to wyłącznie mechaniczny napęd grzybkowy bez elementów podświetlających. Do sygnalizacji optycznej należy stosować oddzielne moduły z lampkami LED z serii SIRIUS ACT.
