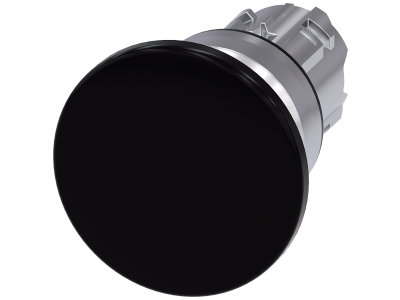

Napęd przycisku SIRIUS ACT fi22 metal połysk, grzybkowy fi40 czarny | 3SU1050-1BD10-0AA0 Siemens

Alternatywny kod produktu: 3SU10501BD100AA0

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego SIRIUS ACT firmy Siemens o symbolu 3SU1050-1BD10-0AA0 to metalowy element operatorski przeznaczony do montażu w panelach sterowniczych. Czerwony (czarny?) grzybek o średnicy 40 mm (fi40) umożliwia wygodną obsługę całą dłonią, a średnica otworu montażowego 22 mm (fi22) zapewnia uniwersalność zastosowania. Produkt wykonany z wytrzymałego metalu w połysku, odporny na kurz, oleje i agresywne zasady. Zintegrowane 100% zabezpieczenie przed przekręceniem eliminuje konieczność stosowania otworów z rowkami. Uwaga: do pełnej funkcjonalności wymagane są osobne uchwyty oraz moduły stykowe (nie wchodzą w skład zestawu).

• Średnica grzybka 40 mm: umożliwia intuicyjne uruchamianie całą dłonią, co przyspiesza reakcję w sytuacjach awaryjnych.
• Montaż beznarzędziowy, jedna ręka: innowacyjna koncepcja łączenia skraca czas instalacji i nie wymaga specjalistycznych narzędzi.
• Zintegrowane zabezpieczenie przed przekręceniem: gwarantuje stabilne położenie w płycie czołowej bez konieczności stosowania otworów z rowkami.
• Materiał metalowy, połysk: wysoka odporność mechaniczna oraz na czynniki chemiczne (kurz, oleje, zasady) – nadaje się do pracy w trudnych warunkach przemysłowych i na zewnątrz.
• Uniwersalny otwór montażowy 22 mm: pasuje do standardowych obudów i puszek, zapewniając szeroką kompatybilność z akcesoriami serii SIRIUS ACT.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm bezpieczeństwa oraz posiada certyfikat CE. Seria SIRIUS ACT uzyskała dopuszczenia produktowe na całym świecie, co potwierdza jej zgodność z europejskimi standardami w zakresie urządzeń sterowniczych i sygnalizacyjnych. Ze względu na brak konkretnych oznaczeń norm w dokumentacji produktu, zaleca się weryfikację zgodności z obowiązującymi przepisami lokalnymi.

Zastosowanie

Napęd przycisku grzybkowego SIRIUS ACT jest elementem operatora przeznaczonym do montażu w panelach sterowniczych maszyn, linii produkcyjnych oraz instalacjach przemysłowych. Po uzupełnieniu o odpowiednie uchwyty i moduły stykowe może być wykorzystywany w następujących scenariuszach:

• Sterowanie ręczne obwodami sterowniczymi – impulsowe załączanie/wyłączanie poprzez moduły stykowe.
• Sygnalizacja i blokady bezpieczeństwa w systemach automatyki budynkowej (np. przycisk awaryjny, wymagający osobnego modułu z funkcją wyzwalania).
• Podawanie impulsów do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Panele operatorskie w środowiskach o podwyższonej wilgotności, zapyleniu lub narażonych na mycie wysokociśnieniowe (po zastosowaniu odpowiednich modułów o wysokim stopniu ochrony).

Wskazówki Montażowe

Montaż napędu przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Produkt przeznaczony jest do mocowania w otworze o średnicy 22 mm na płycie czołowej obudowy. Dzięki zintegrowanemu zabezpieczeniu przed przekręceniem nie ma potrzeby stosowania otworów z rowkami. Montaż odbywa się beznarzędziowo – element wystarczy wcisnąć i zablokować. Dokręcanie ewentualnych elementów mocujących (np. uchwytów) należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów oraz dobór zabezpieczeń nadprądowych musi być dostosowany do parametrów zastosowanych modułów stykowych i wymagań obwodu.

FAQ

• Czy ten napęd przycisku jest podświetlany? Nie – ten model (3SU1050-1BD10-0AA0) nie posiada elementu podświetlającego. Podświetlane wersje są dostępne w serii SIRIUS ACT, ale należy wybrać odpowiedni symbol katalogowy.
• Jaki stopień ochrony (IP) ma ten produkt? W dokumentacji produktu nie podano konkretnej wartości IP. Opis serii wskazuje na odporność na kurz, oleje i agresywne zasady oraz mycie wysokociśnieniowe, co sugeruje wysoką klasę ochrony. Aby uzyskać dokładną informację, należy sprawdzić pełną kartę katalogową lub skontaktować się z producentem.
• Czy ten przycisk grzybkowy ma funkcję samopowrotu? Napęd przycisku jako element operatorski nie ma własnego styku – tryb pracy styku (impulsowy, samowrotny, bez samopowrotu) zależy od zamontowanego modułu stykowego. Dla tego napędu można dobrać odpowiedni moduł (np. z blokadą, z samopowrotem) osobno.
