Napęd przycisku podwójny Strzałki czarny, z podświetleniem z samopowrotem, Harmony XB5 | ZB5AW7A1724 Schneider Electric

Opis i Kluczowe Cechy

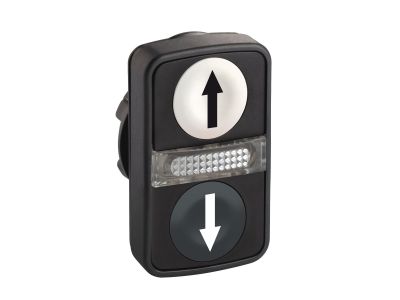

Napęd przycisku podwójnego z serii Harmony XB5 o numerze katalogowym ZB5AW7A1724 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się prostokątnym kształtem i zostało wyposażone w dwa przyciski: biały oraz czarny, a także centralnie umieszczoną białą lampkę kontrolną (pilot), która umożliwia szybką sygnalizację stanu pracy maszyny. Mechanizm działania oparty jest na samopowrocie (impulsie), co oznacza, że przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.

• Wysoka odporność środowiskowa: Dzięki certyfikatowi IP66, napęd jest całkowicie pyłoszczelny i odporny na silne strumienie wody, co pozwala na jego bezawaryjną pracę w najtrudniejszych warunkach przemysłowych.
• Trwałość mechaniczna: Konstrukcja jest odporna na uderzenia oraz wibracje, co gwarantuje długą żywotność nawet przy intensywnej eksploatacji na liniach produkcyjnych.
• Izolacja i odporność chemiczna: Zastosowanie wysokiej jakości plastikowej ramki zapewnia doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych.
• Intuicyjna obsługa: Wyraźne oznaczenia w postaci strzałek (góra/dół) oraz kontrastowa kolorystyka minimalizują ryzyko błędów operatorskich.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Napęd spełnia wymagania dotyczące aparatury sterowniczej i sygnalizacyjnej, co jest kluczowe dla zachowania ciągłości procesów technologicznych. Szeroki zakres temperatur pracy, wynoszący od -40°C do aż 70°C, pozwala na stosowanie urządzenia zarówno w chłodniach, jak i w miejscach narażonych na wysokie temperatury otoczenia.

Zastosowanie

Podwójny napęd przycisku Harmony XB5 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Jest idealnym rozwiązaniem do sterowania napędami dwukierunkowymi, takimi jak silniki elektryczne obsługujące ruchy góra-dół lub przód-tył. Doskonale sprawdza się w:

• Systemach transportu bliskiego (suwnice, wciągniki, przenośniki).
• Panelach sterowniczych maszyn obróbczych.
• Systemach sterowania bramami przemysłowymi i roletami.
• Szafach sterowniczych wymagających kompaktowych i wielofunkcyjnych interfejsów o średnicy montażowej 22 mm.

Wskazówki Montażowe

Montaż napędu ZB5AW7A1724 jest szybki i intuicyjny dzięki modułowej konstrukcji serii Harmony XB5. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22 mm. System zatrzaskowy (snap-fit) pozwala na łatwe połączenie głowicy z blokami styków oraz blokami świetlnymi bez użycia specjalistycznych narzędzi. Podczas instalacji należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP66. Modułowa budowa ułatwia również późniejsze serwisowanie lub modernizację układu sterowania bez konieczności demontażu całej konstrukcji.

FAQ

• Czy napęd zawiera w zestawie bloki stykowe? Nie, produkt ZB5AW7A1724 to sama głowica (napęd). Bloki stykowe oraz wspornik montażowy należy dobrać oddzielnie w zależności od wymaganej konfiguracji styków (NO/NC).
• Jaka jest średnica otworu montażowego? Napęd jest w pełni kompatybilny ze standardowymi otworami montażowymi o średnicy 22 mm.
• Czy podświetlenie jest zintegrowane? Głowica posiada białą soczewkę dla lampki kontrolnej, jednak do jej działania wymagane jest zamontowanie odpowiedniego bloku świetlnego LED pod napędem.
• Czy przyciski wystają ponad ramkę? Przyciski są typu spłukującego (zlicowane), co zapobiega przypadkowemu uruchomieniu i ułatwia utrzymanie panelu w czystości.
