Napęd przycisku podwójny O-I zielony-czerwony, z podświetleniem z samopowrotem, Harmony XB4 | ZB4BW7A3741 Schneider Electric

Opis i Kluczowe Cechy

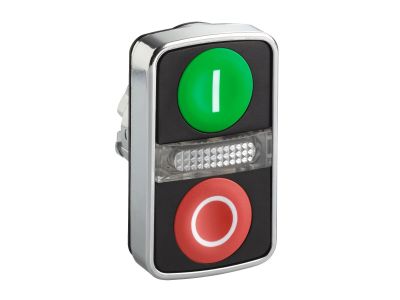

Napęd przycisku podwójnego z serii Harmony XB4 o numerze katalogowym ZB4BW7A3741 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się prostokątnym kształtem i zostało wyposażone w dwa przyciski: zielony oznaczony symbolem „I” (start) oraz czerwony z symbolem „O” (stop). Pomiędzy nimi znajduje się biała lampka kontrolna, która zapewnia doskonałą sygnalizację stanu pracy urządzenia. Mechanizm działa w trybie samopowrotu (impulsowym), co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej.

Kluczowym atutem konstrukcyjnym jest chromowana metalowa ramka, która nadaje elementowi wyjątkową sztywność mechaniczną oraz odporność na trudne warunki przemysłowe. Dzięki zastosowaniu wysokiej jakości materiałów, napęd posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody. Jest on również odporny na uderzenia i wibracje, co czyni go idealnym wyborem do ciężkich aplikacji przemysłowych.

• Podświetlenie: Zintegrowana biała lampka kontrolna zwiększa bezpieczeństwo i minimalizuje ryzyko błędów operatora.
• Trwałość: Metalowa konstrukcja serii XB4 gwarantuje długą żywotność nawet w środowiskach o dużym zapyleniu.
• Ergonomia: Wyraźne oznaczenia „I” oraz „O” ułatwiają intuicyjną obsługę maszyn.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Posiada certyfikat IP66, potwierdzający wysoką szczelność obudowy. Konstrukcja spełnia wymagania dotyczące odporności na wstrząsy i wibracje, co jest kluczowe w sektorze budowy maszyn (OEM) oraz w przemyśle ciężkim. Modularność systemu Harmony XB4 pozwala na pełną kompatybilność z blokami styków i elementami świetlnymi tej samej serii.

Zastosowanie

Napęd ZB4BW7A3741 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i sterowania. Jest dedykowany do montażu w otworach o standardowej średnicy 22 mm, co sprawia, że pasuje do większości pulpitów sterowniczych, szaf rozdzielczych oraz kaset sterowniczych. Idealnie sprawdza się w:

• Systemach sterowania liniami produkcyjnymi (funkcje Start/Stop).
• Przenośnikach i transporterach wymagających lokalnego sterowania.
• Maszynach do obróbki materiałów, gdzie występuje narażenie na chłodziwa i pyły.
• Infrastrukturze budynkowej i przemysłowej wymagającej trwałych interfejsów HMI.

Wskazówki Montażowe

Instalacja napędu jest szybka i intuicyjna dzięki systemowi montażu zatrzaskowego. Aby zapewnić poprawną pracę urządzenia, należy postępować zgodnie z poniższymi wytycznymi:

• Otwór montażowy: Przygotuj standardowy otwór o średnicy 22,5 mm w panelu o odpowiedniej grubości.
• Montaż bloków: Do napędu należy dokupić i zatrzasnąć odpowiednie bloki styków (np. NO dla przycisku zielonego i NC dla czerwonego) oraz wspornik montażowy.
• Podświetlenie: Należy zastosować kompatybilny blok LED, aby wykorzystać funkcję środkowej lampki kontrolnej.
• Moment dokręcania: Podczas mocowania kołnierza montażowego należy zachować zalecany moment dokręcania śrub, aby uniknąć odkształceń metalowej ramki i zapewnić szczelność uszczelki.

FAQ

• Czy napęd zawiera w zestawie bloki styków? Nie, jest to sam napęd (głowica). Bloki styków oraz wspornik montażowy należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej.
• Czy przycisk jest podświetlany? Tak, głowica posiada centralne okienko dla białej lampki kontrolnej, która wymaga zastosowania bloku LED.
• Jaka jest średnica montażowa? Napęd jest przeznaczony do standardowych otworów montażowych o średnicy 22 mm.
• Czy produkt wytrzyma mycie pod ciśnieniem? Dzięki stopniu ochrony IP66, napęd jest odporny na silne strumienie wody, co pozwala na jego stosowanie w miejscach wymagających częstego czyszczenia.
