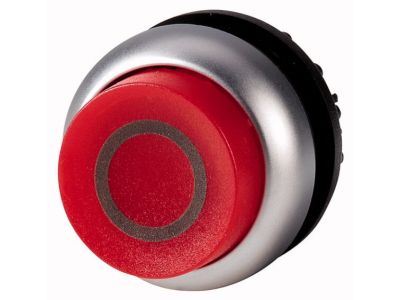

Napęd przycisku podświetlany z samopowrotem wystający, M22-DLH-R-X0, czerwony RMQ-Titan M22 | 216975 Eaton

Alternatywny kod produktu: M22-DLH-R-X0

Opis i Kluczowe Cechy

Napęd przycisku podświetlany z samopowrotem wystający, model M22-DLH-R-X0 w kolorze czerwonym, należy do serii aparatury sterująco-sygnalizacyjnej RMQ-Titan. Charakteryzuje się wysokim stopniem ochrony IP67 i IP69K, co gwarantuje niezawodną pracę w wymagających warunkach przemysłowych. Zastosowane podświetlenie LED zapewnia doskonały kontrast nawet przy silnym oświetleniu dziennym, a samopowrotny mechanizm umożliwia łatwe sterowanie impulsowe.

• Stopień ochrony IP67 i IP69K: odporność na pył, wilgoć oraz strumienie wody pod ciśnieniem – idealne do mycia urządzeń i pracy w agresywnym środowisku.
• Podświetlenie LED o wysokim kontraście: wyraźna sygnalizacja widoczna z daleka, nawet przy bezpośrednim nasłonecznieniu, co zwiększa bezpieczeństwo operatora.
• Samopowrotny mechanizm: po naciśnięciu i zwolnieniu przycisk wraca do położenia wyjściowego – dedykowany do impulsowego sterowania stycznikami, przekaźnikami i PLC.
• Odporność na udary i wibracje: konstrukcja zapewnia stabilną pracę w warunkach intensywnych drgań i obciążeń mechanicznych, typowych dla maszyn przemysłowych.
• Zintegrowany układ połączeń ochronnych: podwyższone bezpieczeństwo eksploatacji dzięki wbudowanej ochronie przed przypadkowym zwarciem lub zwarciem doziemnym.

Zgodność z Normami

Napęd przycisku został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Elementy serii RMQ-Titan spełniają rygorystyczne kryteria dotyczące odporności na kurz, wilgoć, udary i ścieranie, co potwierdza ich przydatność w aplikacjach przemysłowych. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Napęd przycisku M22-DLH-R-X0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i czytelne sterowanie maszynami oraz procesami produkcyjnymi. Dzięki wysokiej szczelności i wytrzymałości sprawdza się w rolnictwie, przemyśle spożywczym, chemicznym i ciężkim.

• Sterowanie odbiornikami w warunkach dużej wilgotności i zapylenia (np. myjnie, linie rozlewnicze).
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych na hali produkcyjnej.
• Sygnalizacja stanu pracy maszyn dzięki wbudowanemu podświetleniu LED (wymaga modułu LED).
• Automatyka budynkowa w obiektach przemysłowych oraz użyteczności publicznej, gdzie wymagany jest stopień ochrony IP67/IP69K.

Wskazówki Montażowe

Montaż napędu przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element montuje się w wycięciu panelu (otwór Ø22 mm) i zabezpiecza pierścieniem mocującym. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Napęd wymaga zastosowania odpowiedniego bloku styków (np. M22‑K) oraz modułu LED, aby uzyskać pełną funkcjonalność. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych.

FAQ

• Czy ten napęd przycisku zawiera blok styków? Nie, jest to element czołowy (głowica) z podświetleniem i samopowrotem. Do uzyskania funkcji łączeniowej konieczne jest dobranie osobnego bloku styków z serii M22 (np. M22‑K10, M22‑K01).
• Jakie napięcie podświetlenia LED jest wymagane? W aktualnych danych nie podano napięcia znamionowego modułu LED. Należy dobrać dedykowany moduł LED z serii M22 (np. M22‑LED‑…) zgodnie z napięciem zasilania występującym w instalacji – szczegóły znajdują się w dokumentacji technicznej bloku LED.
• Jaki stopień ochrony ma ten napęd przycisku? Producent deklaruje stopień ochrony IP67 oraz IP69K, co oznacza całkowitą odporność na kurz, zanurzenie w wodzie (IP67) oraz strumienie wody pod wysokim ciśnieniem (IP69K).
