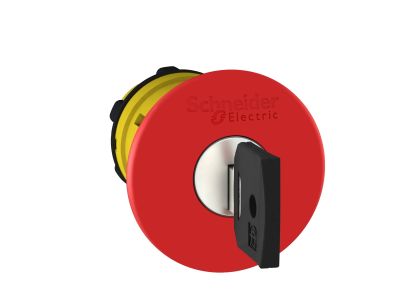

Napęd przycisku grzybkowy Fi-40mm czerwony z kluczem nr 421E plastikowy Harmony XB5 | ZB5AS94412 Schneider Electric

Opis i Kluczowe Cechy

Głowica przycisku awaryjnego Schneider Electric Harmony XB5 o symbolu ZB5AS94412 to napęd grzybkowy w kolorze czerwonym, przeznaczony do wyłączników awaryjnych typu EMS/EMO. Średnica głowicy wynosi 40 mm, a plastikowa ramka zapewnia odporność na środki chemiczne. Mechanizm zatrzaskowy z odblokowaniem za pomocą klucza nr 421E gwarantuje, że reset urządzenia może nastąpić tylko przez upoważniony personel. Dzięki stopniowi ochrony IP66 głowica jest pyłoszczelna, odporna na silne strumienie wody i wibracje. Zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w ekstremalnych warunkach. Głowica przeznaczona jest do montażu w otworze 22 mm, co zapewnia kompatybilność z istniejącą instalacją oraz blokami stykowymi serii Harmony XB5.

• Średnica głowicy 40 mm: duża powierzchnia nacisku umożliwia szybkie i pewne awaryjne wyłączenie, nawet w rękawicach ochronnych.
• Mechanizm zatrzaskowy z kluczem nr 421E: odblokowanie wymaga fizycznego użycia klucza – zapobiega przypadkowemu wznowieniu pracy maszyny, zwiększając bezpieczeństwo operatorów.
• Plastikowa ramka: odporna na działanie agresywnych chemikaliów, odpowiednia do środowisk przemysłu chemicznego, spożywczego i farmaceutycznego.
• Stopień ochrony IP66: pyłoszczelność i ochrona przed silnymi strumieniami wody – gwarancja niezawodności w wilgotnym, zapylonym i wibracyjnym otoczeniu.
• Zakres temperatur -40°C do 70°C: stabilna praca w mroźnych magazynach, piekarniach czy na zewnątrz w klimacie umiarkowanym.

Zgodność z Normami

Głowica przycisku awaryjnego Schneider Electric Harmony XB5 spełnia wymagania dyrektyw UE, posiada oznaczenie CE. Zaprojektowana zgodnie z ogólnymi standardami bezpieczeństwa dla wyłączników awaryjnych (EN ISO 13850, IEC/EN 60947-5-5 – jednakże producent nie podaje konkretnych numerów norm w dostarczonych danych). Zaleca się stosowanie w układach zgodnych z obowiązującymi przepisami krajowymi i branżowymi.

Zastosowanie

Napęd grzybkowy ZB5AS94412 przeznaczony jest do montażu na kompatybilnych blokach stykowych i wyłącznikach awaryjnych z serii Harmony XB5. Stosuje się go wszędzie tam, gdzie wymagane jest niezawodne, wizualnie widoczne wyłączenie awaryjne z blokadą kluczową.

• Awaryjne zatrzymanie maszyn i urządzeń przemysłowych (EMS / EMO) – np. pras, transporterów, obrabiarek, mieszarek.
• Instalacje, w których resetowanie musi być kontrolowane – dostęp wyłącznie za pomocą klucza nr 421E (ochrona przed nieautoryzowanym wznowieniem).
• Trudne środowiska pracy: hale produkcyjne z pyłem, wilgocią, chemikaliami, wibracjami (dzięki IP66 i odporności chemicznej).
• Montaż na tablicach sterowniczych, pulpitach operatorskich i obudowach z otworem 22 mm – prosta integracja z istniejącą infrastrukturą.

Wskazówki Montażowe

Montaż głowicy przycisku awaryjnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Głowicę montować w otworze 22 mm na płycie czołowej obudowy. Dokręcanie elementów mocujących należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych (jeśli używany jest blok stykowy) dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Czy głowica ZB5AS94412 jest podświetlana? Nie, dostarczana wersja nie posiada podświetlenia – jest to głowica mechaniczna (napęd). Podświetlane głowice dostępne są w osobnych wariantach serii XB5.
• Jaki stopień ochrony ma ta głowica? IP66 zgodnie z deklaracją producenta – oznacza pyłoszczelność oraz ochronę przed silnymi strumieniami wody, a także odporność na wibracje i uderzenia mechaniczne.
• Czy można zresetować przycisk bez klucza? Nie. Mechanizm blokady wymaga fizycznego użycia klucza nr 421E do obrócenia i zwolnienia zatrzasku. Zapobiega to przypadkowemu wznowieniu pracy maszyny przez osoby nieupoważnione.
