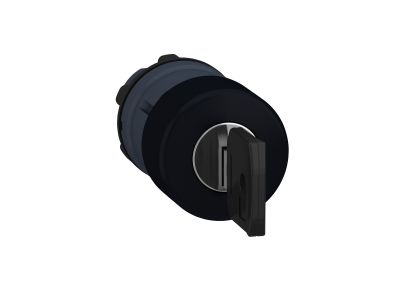

Napęd przycisku grzybkowy Fi-30mm czarny z kluczem nr 455 plastikowy Harmony XB5 | ZB5AS72 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego ZB5AS72 marki Schneider Electric z serii Harmony XB5 to 30‑milimetrowa główka w kształcie grzyba wykonana z czarnego tworzywa sztucznego, wyposażona w mechanizm zatrzaskowy zwalniany kluczem nr 455. Zaprojektowany do montażu w otworze 22 mm, zapewnia zgodność z istniejącymi instalacjami panelowymi. Dzięki stopniowi ochrony IP66 sprawdza się w środowiskach narażonych na kurz, wilgoć i wibracje, gwarantując niezawodną pracę nawet w trudnych warunkach przemysłowych.

• Stopień ochrony IP66: odporność na kurz, silne strumienie wody i wibracje – idealne rozwiązanie do zastosowań w wymagającym środowisku, np. na halach produkcyjnych czy w stacjach uzdatniania.
• Plastikowa obudowa odporna na chemikalia: odpowiednia do stref, gdzie występują substancje agresywne, takich jak laboratoria, zakłady chemiczne i branża spożywcza.
• Średnica główki 30 mm: ułatwia szybkie i ergonomiczne uruchamianie, a wyrazisty kształt grzybka jest dobrze widoczny z daleka, co minimalizuje ryzyko pomyłki.
• Mechanizm zatrzaskowy zwalniany kluczem nr 455: gwarantuje bezpieczne blokowanie przycisku w pozycji wciśniętej – zapobiega przypadkowemu uruchomieniu i umożliwia kontrolowane odblokowanie tylko przez upoważniony personel.
• Modułowa konstrukcja kompatybilna z blokami stykowymi Harmony XB5: upraszcza serwisowanie, modyfikacje i rozbudowę układu sterowania – można łatwo dostosować funkcję przycisku do konkretnych potrzeb.
• Szeroki zakres temperatur pracy od -40°C do 70°C: zapewnia stabilne działanie w ekstremalnych warunkach, zarówno w chłodniach, jak i w gorących strefach przemysłowych.

Zgodność z Normami

Napęd przycisku ZB5AS72 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada oznaczenie CE. Produkt należy do serii Harmony XB5, która spełnia wymagania typowe dla aparatury sterowniczej w przemyśle. W celu uzyskania pełnej zgodności z normami instalacyjnymi należy stosować go wraz z odpowiednimi blokami stykowymi i osprzętem montażowym.

Zastosowanie

Napęd przycisku grzybkowego ZB5AS72 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne zatrzymanie procesu, a także w układach wymagających blokowania mechanizmu kluczem. Sprawdza się w trudnych warunkach środowiskowych oraz w strefach narażonych na kontakt z chemikaliami.

• Awaryjne zatrzymanie maszyn i urządzeń w przemyśle produkcyjnym – mechanizm zatrzaskowy uniemożliwia przypadkowe ponowne uruchomienie.
• Sterowanie procesami w zakładach chemicznych i spożywczych – plastikowa obudowa odporna na agresywne substancje.
• Automatyka budynkowa i systemy bezpieczeństwa – jako przycisk ewakuacyjny lub blokada dostępu do stref niebezpiecznych.
• Zastosowania zewnętrzne i w trudnych warunkach – dzięki IP66 i szerokiemu zakresowi temperatur.

Wskazówki Montażowe

Montaż napędu przycisku ZB5AS72 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Element przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu sterowniczym. Należy dokręcać z zalecanym momentem zgodnie z dokumentacją producenta. Przekrój przewodów oraz dobór bloku stykowego – zgodnie z parametrami prądowymi instalacji. Po zamontowaniu sprawdzić poprawność działania mechanizmu zatrzaskowego i zwalniania kluczem.

FAQ

• Czy napęd przycisku ZB5AS72 zawiera podświetlenie? Nie, jest to wyłącznie część czołowa (napęd). Podświetlenie można uzyskać, stosując odpowiedni blok stykowy z lampką LED z serii Harmony XB5, który montuje się od tyłu panelu.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony wynosi IP66, co oznacza całkowitą ochronę przed kurzem oraz ochronę przed silnymi strumieniami wody i wibracjami – produkt może być stosowany w trudnych warunkach zewnętrznych i przemysłowych.
• Czy przycisk ma wbudowany styk elektryczny? Nie, napęd ZB5AS72 jest jedynie elementem czołowym. Należy do niego dobrać osobny blok stykowy (np. ZB5AZ101, ZB5AZ301 itp.) zależnie od wymaganej konfiguracji styków NO/NC.
