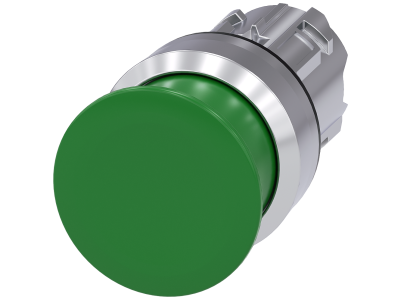

Napęd przycisku grzybkowego z samopowrotem, metalowy, 30 mm, zielony | 3SU1050-1AD40-0AA0 Siemens

Alternatywny kod produktu: 3SU10501AD400AA0

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego z samopowrotem 3SU1050-1AD40-0AA0 firmy Siemens to solidny element sterowniczy w metalowym wykonaniu, przeznaczony do montażu w obudowach i panelach operatorskich. Średnica 30 mm oraz zielony kolor główki umożliwiają szybką identyfikację i ergonomiczną obsługę. Samopowrotny mechanizm (momentowy) gwarantuje powrót do położenia spoczynkowego po zwolnieniu, co zwiększa bezpieczeństwo w aplikacjach przemysłowych.

• Wykonanie metalowe: Trwała konstrukcja odporna na uszkodzenia mechaniczne, idealna do pracy w wymagających warunkach produkcji.
• Średnica 30 mm: Uniwersalny wymiar pasujący do standardowych otworów w obudowach – łatwy i szybki montaż.
• Samopowrót (chwilowy): Styk powraca do stanu spoczynkowego po puszczeniu przycisku, zapewniając precyzyjne impulsy sterujące w obwodach pomocniczych.
• Zielony kolor główki: Wyraźne oznakowanie zgodne z konwencją kolorystyczną (np. START), ułatwia obsługę i redukuje ryzyko pomyłki.
• Kompatybilność z serią 3SU1: Modułowy system łączników pozycyjnych Siemens – możliwość rozbudowy o bloki styków i oprawy oświetleniowe.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w obwodach sterowniczych zgodnie z dyrektywami maszynowymi i niskonapięciowymi.

Zastosowanie

Napęd przycisku grzybkowego Siemens znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne sterowanie ręczne. Sprawdza się w rozdzielnicach, pulpitach operatorskich oraz maszynach produkcyjnych.

• Sterowanie start/stop maszyn i urządzeń przemysłowych (np. taśmociągi, obrabiarki).
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC.
• Funkcja awaryjnego wyłączenia – po zastosowaniu odpowiedniego bloku styków (przycisk grzybkowy z samopowrotem może pełnić rolę przycisku stop wg konfiguracji).
• Sygnalizacja potwierdzenia (w połączeniu z oprawkami LED serii 3SU1).

Wskazówki Montażowe

Montaż napędu przycisku grzybkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w instalacji. Element należy zamocować w otworze panelu o średnicy 30 mm, używając dostarczonego pierścienia i nakrętki. Moment dokręcania oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność podłączenia i działanie samopowrotu.

FAQ

• Czy napęd jest podświetlany? Nie, model 3SU1050-1AD40-0AA0 nie posiada wbudowanego podświetlenia. W przypadku potrzeby sygnalizacji świetlnej, należy dobrać odpowiednią oprawkę LED z serii 3SU1 (np. 3SU1900-0AA70-0AA0).
• Jaki stopień ochrony ma ten napęd? Dane dotyczące IP nie zostały podane w zestawieniu. Typowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20, jednak dokładną wartość należy sprawdzić w karcie katalogowej producenta lub na etykiecie.
• Czy przycisk działa w trybie chwilowym czy podtrzymania? Jest to napęd z samopowrotem (chwilowy). Po zwolnieniu główki styk wraca do stanu spoczynkowego. Do pracy z podtrzymaniem wymagany jest osobny blok styków bistabilnych lub zewnętrzny obwód samopodtrzymania.
