Napęd przycisku grzybkowego Fi-40mm zielony push-pull okrągły metalowy Harmony XB4 | ZB4BT3 Schneider Electric

Opis i Kluczowe Cechy

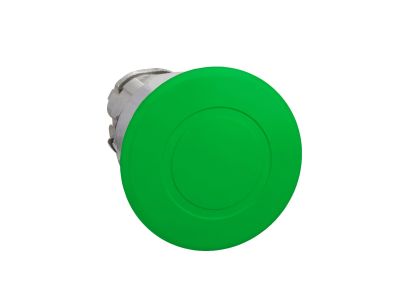

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 o symbolu ZB4BT3 to zielona główka z mechanizmem push-pull (odryglowanie przez pociągnięcie). Okrągły element o średnicy 40 mm wyposażono w chromowaną obudowę z tworzywa sztucznego, co zapewnia odporność na środki chemiczne. Dzięki wysokim stopniom ochrony IP66, IP67, IP69, IP69K oraz Type 4X produkt sprawdza się w najtrudniejszych warunkach przemysłowych. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodność w ekstremalnych klimatach. Główka montowana jest w otworze 22 mm, co umożliwia łatwą wymianę i zgodność z istniejącymi instalacjami.

• Mechanizm push-pull: Naciśnięcie powoduje wyzwolenie, a pociągnięcie odblokowuje – zapewnia szybką reakcję operatora i ergonomię w obwodach awaryjnego zatrzymania.
• Stopnie ochrony IP66, IP67, IP69, IP69K, Type 4X: Odporność na kurz, strumienie wody, zanurzenie oraz mycie ciśnieniowe – idealny do przemysłu spożywczego, chemicznego i morskiego.
• Zakres temperatur pracy -40°C do 70°C: Pracuje niezawodnie zarówno w mroźnych halach, jak i gorących procesach technologicznych.
• Chromowana obudowa z tworzywa sztucznego: Łączy estetykę z odpornością na agresywne substancje – odpowiednia dla środowisk wrażliwych na chemikalia.
• Montaż w otworze 22 mm: Standardowy wymiar umożliwia bezproblemową integrację z modułami stykowymi serii Harmony oraz wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia międzynarodowe standardy i posiada certyfikaty potwierdzające stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X. Przeznaczony do zastosowań morskich (certyfikat Marine). Oznakowany CE, zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Napęd przycisku grzybkowego ZB4BT3 stosowany jest w obwodach sterowania awaryjnego, sygnalizacji i automatyce przemysłowej. Sprawdza się wszędzie tam, gdzie wymagana jest szybka interwencja operatora oraz wygodne odblokowanie po zadziałaniu.

• Awaryjne zatrzymanie (E-stop) w połączeniu z modułem stykowym NC.
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami PLC.
• Sygnalizacja stanu pracy w warunkach podwyższonej wilgotności, zapylenia lub mycia ciśnieniowego.
• Automatyka budynkowa w strefach o dużej intensywności użytkowania (hale produkcyjne, magazyny).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Napęd montuje się w otworze o średnicy 22 mm w płycie czołowej lub drzwiach rozdzielnicy. Dokręcić pierścień mocujący momentem zgodnym z dokumentacją producenta. Do głowicy należy dobrać odpowiedni moduł stykowy (np. ZB4BZ…). Przekrój przewodów dobrać do obciążenia styków. Nie przekraczać parametrów znamionowych zastosowanego modułu stykowego.

FAQ

• Czy przycisk jest podświetlany? Nie, napęd ZB4BT3 nie posiada wbudowanego podświetlenia. Do sygnalizacji świetlnej należy zastosować moduł z diodą LED lub lampką (np. ZB4BV).
• Jaki jest rzeczywisty stopień ochrony po zamontowaniu? Główka zapewnia IP66/IP67/IP69/IP69K/Type 4X. Ostateczna ochrona całego zestawu zależy od szczelności połączenia z modułem stykowym oraz uszczelki płyty czołowej.
• Czy można go używać jako przycisku awaryjnego wyłączenia? Tak. Mechanizm push-pull umożliwia szybkie zatrzymanie przez naciśnięcie i odryglowanie przez pociągnięcie. Należy dobrać odpowiedni moduł stykowy NO/NC zgodny z wymaganiami obwodu bezpieczeństwa.
