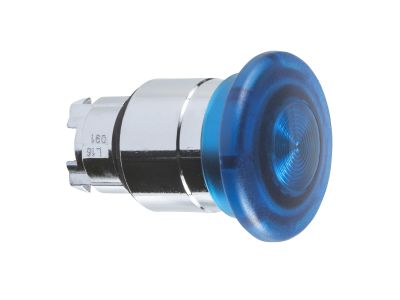

Napęd przycisku grzybkowego Fi-40mm niebieski samopowrotny LED metalowy Harmony XB4 | ZB4BW463 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego Fi-40mm Schneider Electric Harmony XB4 (symbol ZB4BW463) to niebieska, podświetlana diodą LED główka z samoczynnym powrotem. Dzięki średnicy 40 mm i jasnemu podświetleniu zapewnia doskonałą widoczność stanu urządzenia nawet z daleka. Chromowana obudowa gwarantuje odporność na uderzenia i wibracje, a stopień ochrony IP66 pozwala na pracę w zapyleniu i wilgoci. Główka jest przeznaczona do montażu w otworze 22 mm.

• Średnica 40 mm: Duża powierzchnia główki ułatwia obsługę i jest dobrze widoczna z daleka, co zwiększa bezpieczeństwo operatora.
• Podświetlenie LED: Wyraźna sygnalizacja stanu pracy – dioda świeci w kolorze niebieskim, widoczna nawet przy silnym oświetleniu otoczenia.
• Stopień ochrony IP66: Pełna odporność na pył i strumienie wody – idealne rozwiązanie do środowisk przemysłowych, spożywczych i zewnętrznych.
• Samoczynny powrót: Mechanizm sprężynowy zapewnia automatyczne powrót główki do położenia spoczynkowego po zwolnieniu – standard dla funkcji impulsowej.
• Odporność na uderzenia i wibracje: Chromowana konstrukcja wytrzymuje trudne warunki eksploatacji, minimalizując ryzyko uszkodzeń mechanicznych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz wymogami dyrektyw CE. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody. Zalecany montaż zgodnie z wytycznymi producenta.

Zastosowanie

Główka przycisku ZB4BW463 stanowi element sterowniczy w panelach operatorskich, maszynach i urządzeniach automatyki. Kompatybilna z blokami stykowymi serii Harmony XB4, montowana w standardowym otworze 22 mm. Sprawdza się w wymagających środowiskach przemysłowych oraz w obiektach narażonych na wilgoć i zapylenie.

• Sterowanie maszynami i urządzeniami produkcyjnymi – załączanie/wyłączanie, resetowanie awarii.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – dzięki samopowrotnemu działaniu.
• Sygnalizacja stanów pracy (praca, awaria, gotowość) – podświetlenie LED w kolorze niebieskim.
• Automatyka budynkowa – przyciski w sterowniach, rozdzielnicach przemysłowych i instalacjach specjalnych.

Wskazówki Montażowe

Montaż główki przycisku musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Główkę należy osadzić w otworze o średnicy 22 mm i zablokować za pomocą pierścienia mocującego (w zestawie). Dokręcić zgodnie z momentem podanym w dokumentacji producenta. Przewody do bloku stykowego dobrać odpowiednio do prądu obciążenia. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie.

FAQ

• Czy główka jest kompletna z blokiem styków? Nie, napęd przycisku ZB4BW463 to część czołowa. Do niego należy dobrać osobny blok stykowy (np. ZB4BZ...) oraz ewentualnie moduł LED (jeśli nie jest wbudowany).
• Jaki jest stopień ochrony IP tego modelu? Główka posiada stopień ochrony IP66 – jest pyłoszczelna i odporna na silne strumienie wody. Dotyczy to całego zestawu po prawidłowym montażu z blokiem stykowym.
• Czy podświetlenie LED jest wymienne? W tym modelu dioda LED jest integralną częścią główki. W przypadku uszkodzenia należy wymienić cały napęd. Napięcie zasilania LED należy sprawdzić w dokumentacji technicznej bloku stykowego.
