Napęd przycisku grzybkowego Fi-40mm niebieski push-pull okrągły metalowy Harmony XB4 | ZB4BT6 Schneider Electric

Opis i Kluczowe Cechy

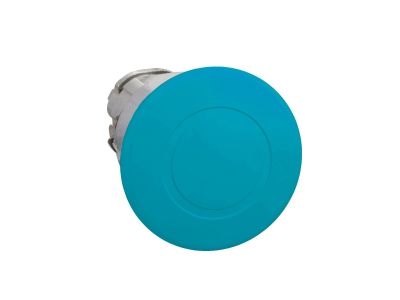

Główka przycisku grzybkowego (napęd) Schneider Electric Harmony XB4, symbol ZB4BT6, o średnicy 40 mm, w kolorze niebieskim, z funkcją push-pull (odryglowanie przez pociągnięcie). Wykonana z chromowanego metalu, zapewnia trwałość i odporność na korozję. Szeroki zakres temperatur pracy od -40°C do 70°C oraz stopnie ochrony IP66, IP67, IP69, IP69K i Type 4X gwarantują niezawodność w najtrudniejszych warunkach przemysłowych. Dzięki modułowej konstrukcji serii Harmony pasuje do standardowego otworu montażowego 22 mm, ułatwiając integrację z istniejącą instalacją.

• Średnica 40 mm: Ergonomiczna główka umożliwia wygodną obsługę nawet w rękawicach ochronnych, co przyspiesza proces awaryjnego zatrzymania lub resetowania.
• Funkcja push-pull (przyciągnij – pociągnij): Naciśnięcie wyzwala, a pociągnięcie odryglowuje – zapewnia to jednoznaczne działanie w aplikacjach bezpieczeństwa i szybką reakcję operatora.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Type 4X: Odporność na kurz, wodę, strumienie pod ciśnieniem i mycie parowe – idealne do pracy w przemyśle spożywczym, chemicznym oraz na zewnątrz.
• Zakres temperatur -40°C do 70°C: Główka zachowuje pełną funkcjonalność w ekstremalnych warunkach mrozu i gorąca, sprawdzając się w magazynach chłodniczych i gorących halach produkcyjnych.
• Otwór montażowy 22 mm: Standardowy wymiar gwarantuje kompatybilność z większością obudów i modułów serii Harmony, co upraszcza modernizację i serwisowanie.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i certyfikatów, w tym stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X (NEMA). Posiada również certyfikaty morskie (Marine) i jest zgodny z obowiązującymi standardami DIN oraz dyrektywami CE. Wszystkie parametry potwierdzone przez producenta – Schneider Electric.

Zastosowanie

Napęd przycisku grzybkowego ZB4BT6 przeznaczony jest do montażu w obwodach sterowania i bezpieczeństwa. Sprawdza się wszędzie tam, gdzie wymagana jest ergonomiczna, szybka i jednoznaczna obsługa w trudnych warunkach środowiskowych.

• Awaryjne zatrzymanie maszyn i urządzeń – naciśnięcie główki natychmiast wyłącza napędy, pociągnięcie odryglowuje przycisk po ustąpieniu zagrożenia.
• Resetowanie systemów po zadziałaniu zabezpieczeń – funkcja push-pull umożliwia szybkie przywrócenie gotowości roboczej bez konieczności wymiany elementów.
• Sterowanie w przemyśle spożywczym, chemicznym i morskim – wysoka szczelność i odporność na korozję gwarantują niezawodną pracę w środowiskach wilgotnych, zanieczyszczonych i agresywnych.
• Budowa paneli operatorskich i rozdzielnic – modułowa konstrukcja serii Harmony ułatwia tworzenie intuicyjnych interfejsów użytkownika.

Wskazówki Montażowe

Montaż i demontaż główki przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Element mocowany jest w otworze o średnicy 22 mm na szynie lub płycie montażowej (zgodnie z dokumentacją producenta). Przy podłączaniu należy stosować przewody o przekroju dobranym do spodziewanego prądu obciążenia oraz zachować zalecany moment dokręcania zacisków bloku styków (jeśli używany jest osobno). Przed uruchomieniem sprawdzić poprawność działania mechanizmu push-pull.

FAQ

• Czy główka ZB4BT6 jest podświetlana? Nie, jest to niepodświetlana główka mechaniczna. Do sygnalizacji świetlnej można dobrać osobny moduł LED z serii Harmony XB4 (np. z żarówką lub diodą LED) montowany w podstawie.
• Jaki stopień ochrony ma ten napęd? Główka posiada certyfikowane stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X. Oznacza to pełną ochronę przed pyłem, wodą w zanurzeniu, strumieniami ciśnieniowymi i myciem parowym.
• Jak działa tryb pracy push-pull? Przycisk w stanie normalnym jest zablokowany (wysunięty). Naciśnięcie go powoduje zadziałanie styków wewnątrz bloku (np. wyłączenie), a przycisk pozostaje wciśnięty (zablokowany). Aby przywrócić go do pozycji wyjściowej, należy pociągnąć główkę do siebie – odryglowuje się i wraca do stanu spoczynkowego.
