Napęd przycisku grzybkowego Fi-40mm czerwony push-pull okrągły metalowy Harmony XB4 | ZB4BT847 Schneider Electric

Opis i Kluczowe Cechy

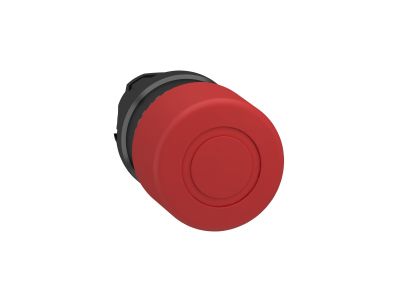

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 (symbol ZB4BT847) to czerwona główka bezpieczeństwa w metalowej obudowie, przeznaczona do odryglowania przez pociągnięcie (push-pull). Średnica główki wynosi 40 mm, co zapewnia dobrą widoczność i łatwą identyfikację stanu urządzenia. Główka montowana jest w otworze o średnicy 22 mm, co umożliwia integrację z istniejącymi systemami sterowania. Dzięki wysokiej odporności na kurz, wodę i chemikalia sprawdza się w trudnych warunkach przemysłowych.

• Średnica główki 40 mm: Duża powierzchnia dotykowa ułatwia szybką reakcję operatora i jednoznaczne rozpoznanie położenia przycisku.
• Funkcja push-pull (odryglowanie przez pociągnięcie): Mechaniczne zwolnienie bez konieczności użycia narzędzi – zwiększa bezpieczeństwo w sytuacjach awaryjnych.
• Metalowa obudowa: Wytrzymałość mechaniczna i odporność na uderzenia, odpowiednia do zastosowań w środowiskach narażonych na agresywne czynniki.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Type 4X: Skuteczna ochrona przed pyłem, strumieniami wody, kondensacją i myciem ciśnieniowym – gwarantuje niezawodność w myjniach, na liniach produkcyjnych i w sektorze spożywczym.
• Szeroki zakres temperatur pracy od -25°C do 70°C: Stabilne działanie w różnych warunkach klimatycznych, od chłodni po gorące strefy produkcyjne.
• Certyfikat Marine: Dopuszczenie do stosowania na jednostkach pływających – dodatkowe potwierdzenie odporności na wibracje i wilgoć.

Zgodność z Normami

Napęd przycisku grzybkowego ZB4BT847 spełnia wymagania międzynarodowych standardów bezpieczeństwa i jest oznaczony certyfikatem CE. Posiada atesty Marine (do zastosowań morskich) oraz klasyfikację Type 4X według NEMA, a także stopnie ochrony IP66, IP67, IP69 i IP69K. Produkt został zaprojektowany zgodnie z ogólnymi normami serii Harmony XB4, zapewniającymi kompatybilność i wysoką jakość wykonania.

Zastosowanie

Napęd przeznaczony jest do montażu w kompletnych przyciskach bezpieczeństwa (np. XB4-B lub XB4-S) jako element odryglowujący. Sprawdza się wszędzie tam, gdzie wymagane jest szybkie i pewne zwolnienie blokady awaryjnej.

• Sterowanie awaryjnym zatrzymaniem maszyn i urządzeń przemysłowych – odryglowanie przez pociągnięcie umożliwia szybki restart po wyeliminowaniu zagrożenia.
• Linie produkcyjne i montażowe – duża, czerwona główka 40 mm jest dobrze widoczna, co ułatwia lokalizację w hałaśliwym otoczeniu.
• Zastosowania w środowiskach wilgotnych i zapylonych (przemysł spożywczy, chemiczny, maszynowy) – dzięki IP69K wytrzymuje mycie wysokociśnieniowe.
• Instalacje na statkach i platformach morskich – certyfikat Marine potwierdza odporność na wibracje i korozję.

Wskazówki Montażowe

Montaż napędu przycisku grzybkowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główka jest przeznaczona do instalacji w otworze o średnicy 22 mm na płycie czołowej (grubość płyty zgodnie z dokumentacją producenta). Element mocuje się za pomocą nakrętki dociskowej (nie dostarczana z napędem) z momentem dokręcania określonym w karcie katalogowej. Przekroje przewodów i rodzaj zacisków należy dobrać zgodnie z prądem znamionowym całego zestawu przycisku. Nie przekraczaj dopuszczalnych wartości temperatury otoczenia. Po zamontowaniu sprawdź działanie mechanizmu push-pull.

FAQ

• Jaką średnicę otworu montażowego wymaga ten napęd? Napęd jest zaprojektowany do montażu w standardowym otworze o średnicy 22 mm, zgodnym z serią Harmony XB4. W zestawie nie ma nakrętki mocującej – należy ją dokupić oddzielnie.
• Czy główka jest podświetlana? Nie, napęd ZB4BT847 nie posiada podświetlenia. Jest to mechaniczny element odryglowujący do stosowania z przyciskami bezpieczeństwa. Do podświetlenia potrzebna jest osobna głowica z diodą LED z tej samej serii.
• Jaki stopień ochrony ma ten produkt? Napęd posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X. Oznacza to pełną odporność na pył, zanurzenie w wodzie (IP67), strumienie wody pod ciśnieniem (IP69K) oraz działanie chemikaliów (Type 4X).
