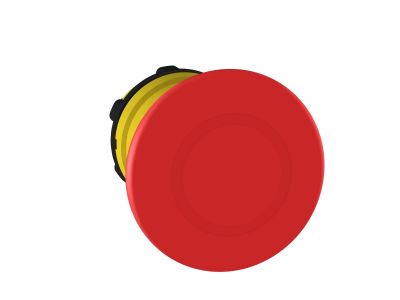

Napęd przycisku grzybkowego Fi-40mm czerwony, Harmony XB5 | ZB5AT84 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku grzybkowego Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AT84, to profesjonalny komponent systemów bezpieczeństwa i sterowania. Wyposażony w charakterystyczną, czerwoną głowicę o średnicy 40 mm, zapewnia doskonałą widoczność nawet z dużej odległości, co jest kluczowe w sytuacjach awaryjnego zatrzymania maszyn. Mechanizm działania typu push-pull (pociągnij-pchnij) gwarantuje intuicyjną obsługę i pewność zadziałania w krytycznych momentach. Korpus wykonany z wysokiej jakości tworzywa sztucznego zapewnia podwójną izolację elektryczną, co znacząco podnosi poziom bezpieczeństwa obsługi oraz odporność na agresywne czynniki chemiczne występujące w środowisku przemysłowym.

• Średnica grzybka 40 mm: Ergonomiczny kształt ułatwia szybką reakcję operatora w rękawicach ochronnych.
• Wysoka szczelność: Certyfikaty IP66, IP67, IP69 oraz IP69K gwarantują pełną ochronę przed pyłem, silnymi strumieniami wody oraz myciem wysokociśnieniowym i gorącą parą.
• Wytrzymałość mechaniczna: Konstrukcja odporna na uderzenia (IK) oraz wibracje, co pozwala na montaż bezpośrednio na maszynach generujących drgania.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikaty morskie, co potwierdza jego niezawodność w najbardziej wymagających aplikacjach offshore i okrętowych. Zgodność z normami dla urządzeń sterowniczych i sygnalizacyjnych pozwala na stosowanie go w układach bezpieczeństwa wymagających najwyższego stopnia niezawodności. Stopień ochrony NEMA Type 4X dodatkowo potwierdza odporność na korozję i trudne warunki atmosferyczne.

Zastosowanie

Napęd ZB5AT84 znajduje szerokie zastosowanie w sektorze przemysłowym i infrastrukturalnym. Dzięki swojej modułowej budowie i wysokiej odporności chemicznej, jest idealnym rozwiązaniem dla:

• Przemysłu spożywczego i farmaceutycznego: Gdzie wymagane jest częste mycie urządzeń pod wysokim ciśnieniem (IP69K).
• Linii produkcyjnych i montażowych: Jako element systemów E-Stop (Emergency Stop) do natychmiastowego zatrzymania procesów.
• Sektora morskiego: Dzięki odporności na zasolenie i trudne warunki pogodowe.
• Maszyn budowlanych i rolniczych: Gdzie występuje narażenie na kurz, błoto i intensywne wibracje.

Wskazówki Montażowe

Instalacja napędu jest szybka i nie wymaga specjalistycznych narzędzi, co optymalizuje czas pracy instalatora:

• Standardowy otwór montażowy: Przycisk jest kompatybilny z wycięciami o średnicy 22,5 mm, co pozwala na łatwą modernizację istniejących pulpitów sterowniczych.
• System modułowy: Napęd łączy się z blokami styków Schneider Electric za pomocą prostego zatrzasku, co ułatwia serwisowanie i ewentualną rozbudowę układu.
• Połączenia śrubowe: Zastosowanie zacisków śrubowych zapewnia trwałe i pewne połączenie elektryczne, odporne na poluzowanie pod wpływem drgań.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania nakrętki mocującej, aby zapewnić optymalną szczelność uszczelki czołowej.

FAQ

1. Czy przycisk ZB5AT84 posiada blokadę po wciśnięciu?
Tak, mechanizm push-pull sprawia, że po wciśnięciu przycisk pozostaje w pozycji dolnej (zadziałanie), a jego odblokowanie następuje poprzez pociągnięcie głowicy do góry.

2. Czy mogę zamontować ten przycisk w obudowie metalowej?
Tak, mimo że ramka napędu jest plastikowa, jest on w pełni kompatybilny ze standardowymi otworami 22 mm w obudowach metalowych i plastikowych serii Harmony.

3. Czy produkt jest odporny na działanie olejów i smarów?
Tak, wykonanie z wysokiej jakości tworzywa sztucznego zapewnia wysoką odporność na większość substancji chemicznych stosowanych w przemyśle, w tym oleje i środki czyszczące.
