Napęd przycisku grzybkowego Fi-22mm pomarańczowy push-pull LED metalowy Harmony XB4 | ZB4BW653 Schneider Electric

Opis i Kluczowe Cechy

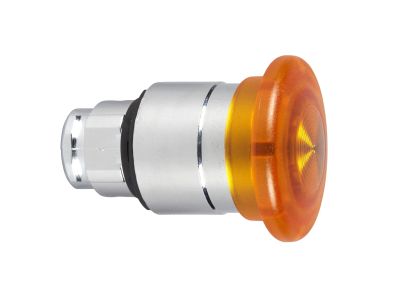

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 ZB4BW653 to pomarańczowa główka sterownicza typu push-pull z podświetleniem LED, przeznaczona do montażu w otworze 22 mm. Główka o średnicy 40 mm wyposażona jest w chromowaną obudowę, która łączy estetykę z odpornością na uszkodzenia mechaniczne i środki chemiczne. Dzięki odryglowaniu przez pociągnięcie oraz wyraźnej, pomarańczowej barwie produkt zapewnia szybką i ergonomiczną interwencję operatora w sytuacjach wymagających natychmiastowego zatrzymania lub odblokowania maszyny.

• Podświetlenie LED: Wbudowana dioda LED zapewnia wyraźną sygnalizację stanu pracy, co ułatwia lokalizację przycisku nawet przy słabym oświetleniu lub w zapylonym otoczeniu.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody pozwalają na bezawaryjną pracę w warunkach dużej wilgotności, na zewnątrz budynków oraz w przemyśle spożywczym i chemicznym.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach – od mroźnych hal magazynowych po gorące strefy produkcyjne.
• Plastikowa obudowa odporna na chemikalia: Specjalnie zaprojektowane tworzywo sztuczne znosi kontakt z rozpuszczalnikami, olejami i środkami czyszczącymi, co wydłuża żywotność aparatu w agresywnym środowisku.
• Modułowa konstrukcja serii Harmony XB4: Łatwe łączenie z innymi elementami rodziny (bloki stykowe, obudowy, lampki) umożliwia szybkie modyfikacje, serwisowanie i dostosowanie konfiguracji do zmieniających się potrzeb linii produkcyjnej.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej, posiada oznaczenie CE. Jako element systemu Harmony XB4 spełnia standardy branżowe dla aparatury sterowniczej w przemyśle i infrastrukturze. Ze względu na brak w danych technicznych konkretnych numerów norm europejskich (IEC/EN), zaleca się sprawdzenie pełnej deklaracji zgodności producenta Schneider Electric.

Zastosowanie

Pomarańczowy napęd przycisku grzybkowego push-pull ZB4BW653 sprawdza się wszędzie tam, gdzie wymagane jest szybkie i jednoznaczne odblokowanie awaryjnego stopu lub zmiana stanu procesu po ustaniu zagrożenia.

• Awaryjne zatrzymanie maszyn i urządzeń przemysłowych z możliwością odryglowania przez pociągnięcie – idealne w systemach bezpieczeństwa.
• Sterowanie impulsowe do styczników, przekaźników lub wejść PLC w automatyce linii produkcyjnych i pakujących.
• Sygnalizacja stanu gotowości lub alarmu w panelach operatorskich – wyraźnie widoczna pomarańczowa główka przykuwa uwagę operatora.
• Zastosowania w trudnych warunkach środowiskowych: myjnie, przemysł spożywczy, rolnictwo, magazyny zewnętrzne – dzięki IP66 i odporności na chemikalia.

Wskazówki Montażowe

Montaż i demontaż napędu przycisku może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Główka przeznaczona jest do mocowania w otworze o średnicy 22 mm w panelu lub płycie czołowej rozdzielnicy. Moment dokręcania nakrętki mocującej oraz parametry połączeń elektrycznych należy realizować zgodnie z dokumentacją techniczną producenta Schneider Electric. Przekrój przewodów doprowadzających do bloku stykowego dobrać do obciążenia prądowego wynikającego z karty katalogowej zastosowanego modułu styków.

FAQ

• Czy przycisk jest fabrycznie wyposażony w diodę LED? Tak, napęd ZB4BW653 posiada wbudowane podświetlenie LED. Dioda jest integralną częścią główki – nie wymaga osobnego montażu modułu świetlnego. Należy jednak dobrać odpowiedni moduł sterujący (napięcie i typ sygnału) z serii Harmony XB4.
• Jaki stopień ochrony ma ten przycisk i czy mogę go stosować na zewnątrz? Deklarowany stopień ochrony to IP66, co oznacza pyłoszczelność oraz ochronę przed silnymi strumieniami wody. Produkt nadaje się do instalacji w trudnych warunkach atmosferycznych, pod warunkiem zastosowania uszczelki montażowej (zgodnie z wytycznymi producenta).
• Czy główka pasuje do standardowych bloków stykowych serii Harmony XB4? Tak, ZB4BW653 jest w pełni kompatybilny z całym systemem modułów stykowych, przycisków i lamp serii XB4 (montaż na bazowym korpusie 22 mm). Można go łączyć z blokami zwiernymi, rozwiernymi oraz modułami LED.
