Napęd przycisku grzybkowego Fi-22mm biały push-pull LED metalowy Harmony XB4 | ZB4BW613 Schneider Electric

Opis i Kluczowe Cechy

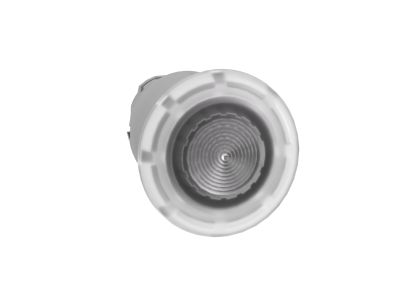

Napęd przycisku grzybkowego Schneider Electric Harmony XB4 o symbolu ZB4BW613 to biała główka z funkcją push-pull, wyposażona w podświetlenie LED. Przeznaczona do montażu w otworze o średnicy 22 mm, zapewnia ergonomiczną obsługę i szybką reakcję operatora dzięki mechanizmowi odryglowania przez pociągnięcie. Kompaktowa średnica 40 mm oraz metalowa chromowana obudowa łączą wytrzymałość z estetyką przemysłową.

• Średnica główki 40 mm: Zapewnia wyraźną widoczność i łatwą obsługę nawet w rękawicach roboczych.
• Funkcja push-pull: Naciśnięcie uruchamia funkcję (np. zatrzymanie awaryjne), pociągnięcie powoduje odblokowanie – idealne do szybkiego resetowania.
• Podświetlenie LED (zintegrowane): Wyraźna sygnalizacja stanu pracy maszyny, widoczna z daleka, zwiększa bezpieczeństwo.
• Stopień ochrony IP66: Odporność na kurz i silne strumienie wody – niezawodność w wilgotnych, zapylonych i wymagających środowiskach przemysłowych.
• Zakres temperatur pracy -40°C do 70°C: Gwarantuje stabilne działanie w ekstremalnych warunkach termicznych.
• Metalowa chromowana obudowa: Wysoka odporność mechaniczna i na korozję, odpowiednia do aplikacji z częstym użytkowaniem.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i standardami DIN, posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami serii Harmony XB4, zapewniając kompatybilność z istniejącymi instalacjami i akcesoriami.

Zastosowanie

Napęd przycisku grzybkowego ZB4BW613 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka interwencja operatora oraz wysoka odporność na warunki zewnętrzne. Sprawdza się w przemyśle, automatyce budynkowej i instalacjach maszynowych.

• Awaryjne zatrzymanie maszyn i urządzeń – funkcja push-pull umożliwia łatwe rozblokowanie po zadziałaniu.
• Sterowanie impulsowe styczników, przekaźników lub PLC – podświetlenie LED sygnalizuje stan obwodu.
• Sygnalizacja optyczna w panelach operatorskich – widoczna z daleka dioda informuje o trybie pracy.
• Zastosowania w trudnych warunkach (hale produkcyjne, myjnie, chłodnie) dzięki klasie IP66 i szerokiemu zakresowi temperatur.

Wskazówki Montażowe

Montaż i demontaż główki przycisku mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Główkę mocuje się w otworze o średnicy 22 mm na panelu lub puszce. Do zablokowania wymagany jest odpowiedni zaczep lub pierścień – postępuj zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków (jeśli dotyczy) dobierz zgodnie z parametrami modułu stykowego lub obciążenia.

FAQ

• Czy główka ma wbudowane podświetlenie LED, czy wymaga osobnego modułu? Główka ZB4BW613 jest wyposażona w zintegrowane podświetlenie LED. Do jego zasilania potrzebny jest odpowiedni moduł stykowy lub zasilacz – w zależności od konfiguracji systemu Harmony XB4.
• Jaki stopień ochrony ma ten napęd? Deklarowany stopień ochrony to IP66, co oznacza całkowitą ochronę przed kurzem oraz ochronę przed silnymi strumieniami wody (odporność na mycie ciśnieniowe).
• W jaki sposób działa funkcja push-pull? Po naciśnięciu główki (w głąb) następuje zadziałanie styku (np. zatrzymanie awaryjne). Aby przywrócić stan początkowy, należy pociągnąć główkę do przodu – mechanizm jest samokontaktowy bez konieczności użycia kluczyka.
