Napęd przycisku grzybkowego bezpieczeństwa czerwony, 1NC+1NO, 250V, 10A Harmony 9001SK | 9001SKR16H13 Schneider Electric

Opis i Kluczowe Cechy

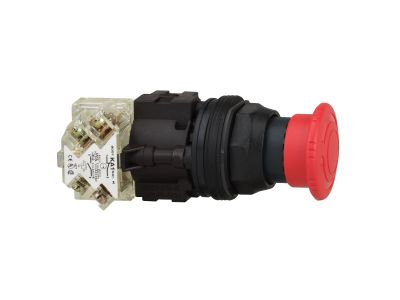

Przycisk awaryjnego zatrzymania Schneider Electric Harmony 9001K (symbol 9001SKR16H13) to niezawodny element systemów bezpieczeństwa maszyn. Wyposażony w czerwoną głowicę grzybkową o średnicy 40 mm oraz mechanizm zatrzaskowo-obrotowy, zapewnia szybkie i jednoznaczne wyłączenie w sytuacji zagrożenia. Posiada jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) o parametrach 250 V / 10 A, co umożliwia sterowanie zarówno obwodem wyzwalającym, jak i sygnalizacyjnym. Stopień ochrony IP66 gwarantuje odporność na kurz oraz silne strumienie wody. Montaż w standardowym otworze 30 mm ułatwia instalację w panelach i obudowach.

• Styki 1NC+1NO (10 A / 250 V): Umożliwiają redundantne podłączenie obwodu bezpieczeństwa – zestyk NC wyzwala zatrzymanie, a NO może być użyty do sygnalizacji lub sterowania przekaźnikiem.
• Głowica 40 mm z mechanizmem zatrzaskowo-obrotowym: Naciśnięcie natychmiast blokuje przycisk; odblokowanie następuje dopiero po obróceniu głowicy, co zapobiega przypadkowemu ponownemu uruchomieniu.
• Stopień ochrony IP66: Odporność na pył i silne strumienie wody – produkt sprawdza się w wilgotnym, zapylonym środowisku przemysłowym.
• Montaż w otworze 30 mm: Pasuje do standardowych paneli sterowniczych, co skraca czas instalacji i ułatwia modernizację istniejących układów.
• Podłączenie śrubowo-zaciskowe: Trwałe i pewne łączenie przewodów bez konieczności stosowania specjalnych narzędzi.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa (oznakowanie CE). Jako element awaryjnego zatrzymania spełnia rygorystyczne wymagania dotyczące systemów bezpieczeństwa maszyn i urządzeń.

Zastosowanie

Przycisk przeznaczony jest do stosowania jako wyłącznik awaryjny w maszynach i liniach produkcyjnych, gdzie wymagane jest natychmiastowe odcięcie zasilania lub wyzwolenie obwodu bezpieczeństwa.

• Wyłącznik awaryjny w obrabiarkach, prasach, tokarkach i innych maszynach przemysłowych.
• Element systemu stopu awaryjnego w liniach montażowych i taśmociągach.
• Sygnalizacja stanu awaryjnego za pomocą zestyków NO w szafach sterowniczych.
• Sterowanie stycznikami i przekaźnikami bezpieczeństwa w układach automatyki maszyn.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk montuje się w otworze o średnicy 30 mm w panelu lub obudowie. Przewody podłączyć do zacisków śrubowych zgodnie ze schematem elektrycznym producenta, z zachowaniem zalecanego momentu dokręcania (szczegóły w dokumentacji). Przekrój przewodów należy dobrać do prądu znamionowego 10 A. Po instalacji sprawdzić działanie mechanizmu zatrzaskowo-obrotowego.

FAQ

• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66 – jest odporny na kurz oraz silne strumienie wody, co pozwala na pracę w trudnych warunkach przemysłowych.
• Czy przycisk jest podświetlany? Nie, przycisk nie posiada podświetlenia. Stan (zaciśnięty / odblokowany) określa się wizualnie na podstawie położenia głowicy.
• Jak odblokować przycisk po naciśnięciu? Przycisk wyposażono w mechanizm zatrzaskowo-obrotowy – po naciśnięciu zostaje zablokowany. Aby go odblokować, należy obrócić czerwoną głowicę w kierunku wskazanym na obudowie (zazwyczaj zgodnie z ruchem wskazówek zegara lub przeciwnie – zgodnie z oznaczeniem).
