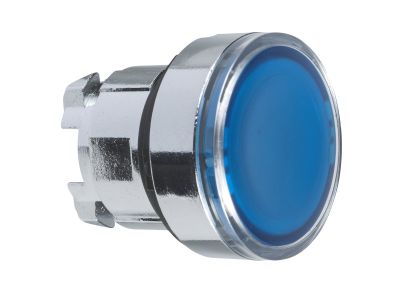

Napęd przycisku Fi-22mm niebieska podświetlana z samopowrotem do umieszczenia legendy, Harmony XB4 | ZB4BA68 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku Schneider Electric z serii Harmony XB4 o oznaczeniu ZB4BA68 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się niebieskim kolorem oraz unikalną, przezroczystą pokrywką, która umożliwia umieszczenie pod nią indywidualnej legendy lub etykiety, co znacząco podnosi czytelność interfejsu operatora. Urządzenie pracuje w trybie samopowrotu (impulsowym), co oznacza, że po zwolnieniu nacisku mechanizm sprężynowy automatycznie przywraca przycisk do pozycji wyjściowej.

Konstrukcja oparta na chromowanej metalowej ramce gwarantuje najwyższą odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w środowiskach o dużym natężeniu pracy maszyn. Średnica montażowa wynosząca standardowe 22 mm pozwala na pełną kompatybilność z istniejącymi pulpitami sterowniczymi i kasetami sterowniczymi. Dzięki modułowej budowie, montaż zatrzaskowy jest niezwykle prosty i pozwala na szybką wymianę lub modernizację bez konieczności stosowania specjalistycznych narzędzi.

• Stopień ochrony: Wysoka szczelność IP66, IP67, IP69 oraz IP69K zapewnia całkowitą ochronę przed pyłem oraz silnymi strumieniami wody pod wysokim ciśnieniem.
• Wytrzymałość mechaniczna: Metalowy korpus odporny na trudne warunki eksploatacyjne i uszkodzenia mechaniczne.
• Personalizacja: Przezroczysta nakładka umożliwia wsunięcie opisu, co ułatwia identyfikację funkcji przycisku.
• Zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w środowiskach o wysokim zasoleniu i wilgotności. Zgodność z klasyfikacją Typ 4X według norm NEMA oraz certyfikatami IP66/IP67/IP69/IP69K gwarantuje, że napęd spełnia najwyższe wymogi higieniczne i przemysłowe, pozwalając na stosowanie go w przemyśle spożywczym oraz ciężkim.

Zastosowanie

Napęd ZB4BA68 znajduje szerokie zastosowanie w sektorach takich jak:

• Przemysł maszynowy: Panele sterownicze obrabiarek, linii produkcyjnych i transporterów.
• Sektor morski: Sterowanie urządzeniami na pokładach statków i w portach.
• Przemysł spożywczy: Dzięki odporności na mycie pod wysokim ciśnieniem (IP69K).
• Infrastruktura: Systemy sterowania oświetleniem, wentylacją oraz bramami przemysłowymi.

Wskazówki Montażowe

Instalacja napędu jest intuicyjna i przebiega w kilku krokach:

• Przygotuj otwór montażowy o standardowej średnicy 22,5 mm w panelu o odpowiedniej grubości.
• Umieść napęd w otworze, dbając o poprawne ułożenie uszczelki zapewniającej stopień ochrony IP66.
• Zastosuj montaż zatrzaskowy do połączenia napędu z korpusem stykowym (dostępnym osobno).
• W przypadku chęci personalizacji, przed ostatecznym montażem umieść wydrukowaną legendę pod przezroczystą osłoną przycisku.
• Dzięki modułowości serii Harmony XB4, wymiana samego napędu nie wymaga demontażu okablowania z bloków styków.

FAQ

• Czy przycisk zawiera bloki styków w zestawie? Nie, model ZB4BA68 to sam napęd. Należy dokupić odpowiedni korpus z blokami styków (np. ZB4BZ101) w zależności od wymaganej konfiguracji styków NO lub NC.
• Czy podświetlenie jest wbudowane? Napęd jest przystosowany do podświetlenia, jednak wymaga zastosowania odpowiedniego bloku świetlnego LED montowanego w korpusie.
• Czy przezroczysta pokrywka jest wymienna? Tak, konstrukcja pozwala na bezpieczne umieszczenie opisu pod osłoną, co chroni go przed zabrudzeniem i ścieraniem.
