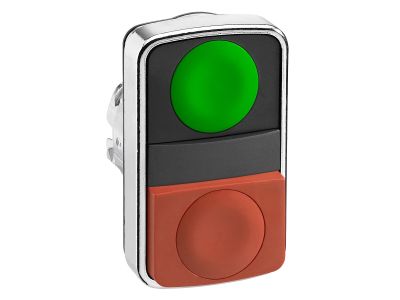

Napęd przycisku dwuklawiszowego płaski/wystający zielony/czerwony metalowy Harmony XB4 | ZB4BL7340 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku dwuklawiszowego płaski/wystający Schneider Electric Harmony XB4 (symbol ZB4BL7340) to metalowa główka z jednym przyciskiem zielonym i jednym czerwonym, wyposażona w mechanizm samoczynnego powrotu. Dzięki prostokątnej, chromowanej obudowie oraz stopniowi ochrony IP66 zapewnia trwałą i czytelną sygnalizację w wymagających środowiskach przemysłowych. Przeznaczona do montażu w otworze 22 mm, oferuje łatwą integrację z istniejącą instalacją.

• Metalowa obudowa chromowana: Odporność na uderzenia i wibracje – idealna do zastosowań narażonych na uszkodzenia mechaniczne oraz w trudnych warunkach eksploatacyjnych.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody – niezawodna praca w środowisku zanieczyszczonym i wilgotnym.
• Mechanizm samoczynnego powrotu: Przyciski powracają do pozycji spoczynkowej po zwolnieniu – umożliwia chwilowe sterowanie (np. impulsy dla styczników, przekaźników, PLC).
• Szeroki zakres temperatur pracy od -40°C do 70°C: Gwarancja stabilności działania w ekstremalnych warunkach klimatycznych.
• Montaż zatrzaskowy w otworze 22 mm: Szybka instalacja bez użycia narzędzi oraz kompatybilność z blokami styków i modułami serii Harmony XB4.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla otworów montażowych 22 mm, co gwarantuje uniwersalność i zgodność z istniejącymi rozwiązaniami na rynku.

Zastosowanie

Napęd przycisku dwuklawiszowego Harmony XB4 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest intuicyjne, dwustanowe sterowanie maszyną lub procesem. Dzięki wyraźnemu oznakowaniu kolorystycznemu (zielony START, czerwony STOP) oraz wysokiej jasności przycisków umożliwia szybką identyfikację stanu urządzenia.

• Sterowanie odbiornikami w układach START/STOP – bezpośrednie załączanie i wyłączanie maszyn.
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w automatyce przemysłowej.
• Sygnalizacja stanów awaryjnych i trybów pracy w panelach operatorskich.
• Automatyka budynkowa – sterowanie bramami, roletami czy systemami wentylacji.

Wskazówki Montażowe

Montaż i obsługa muszą być wykonane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Napęd przycisku przeznaczony jest do montażu w otworze panelu o średnicy 22 mm – mocowanie realizowane jest poprzez mechanizm zatrzaskowy (zgodnie z instrukcją producenta). Przekrój przewodów oraz moment dokręcania połączeń należy dobrać zgodnie z dokumentacją techniczną bloków styków współpracujących z główką.

FAQ

• Jaki stopień ochrony ma ten napęd przycisku? Stopień ochrony wynosi IP66, co oznacza pełną pyłoszczelność oraz odporność na silne strumienie wody – produkt nadaje się do pracy w trudnych warunkach zewnętrznych i przemysłowych.
• Czy przyciski mają podświetlenie LED? Napęd przycisku ZB4BL7340 nie posiada wbudowanego podświetlenia. Jest to główka bez elementów świetlnych – sygnalizacja opiera się na kolorze i wypukłości przycisków. W razie potrzeby można zastosować moduły podświetlenia LED z serii Harmony XB4 (osobno dostępne).
• Jaki tryb pracy ma ten przycisk – chwilowy czy podtrzymywany? Przycisk działa w trybie samoczynnego powrotu (chwilowym). Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej – idealny do sterowania impulsowego, np. do wyzwalania styczników lub sygnałów dla PLC.
