Napęd przycisku dwuklawiszowego płaski biały samopowrotny LED metalowy Harmony XB4 | ZB4BW7A1715 Schneider Electric

Opis i Kluczowe Cechy

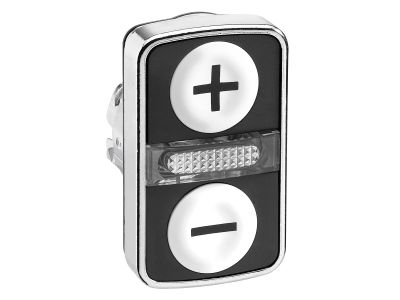

Napęd przycisku dwuklawiszowego Schneider Electric Harmony XB4 (symbol ZB4BW7A1715) to estetyczny i wytrzymały element paneli sterowniczych. Wyposażony w dwa białe przyciski z samoczynnym powrotem (oznaczenia "+" i "-") oraz centralną kontrolkę LED. Prostopadłościenna, chromowana obudowa wykonana z tworzywa odpornego na chemikalia zapewnia trwałość w agresywnych środowiskach. Montowany w otworze 22 mm za pomocą mechanizmu zastrzaskowego – pasuje do istniejących instalacji.

• Podświetlenie LED (centralna kontrolka): Wyraźna sygnalizacja stanu widoczna z daleka, minimalizująca błędy obsługi.
• Stopień ochrony IP66: Całkowita pyłoszczelność i odporność na silne strumienie wody – praca w wilgotnych i zabrudzonych warunkach.
• Szeroki zakres temperatur -40°C do 70°C: Niezawodne działanie zarówno w mroźnych halach, jak i gorących procesach przemysłowych.
• Odporność na uderzenia i wibracje: Stabilność w maszynach i transporcie – długa żywotność w wymagających aplikacjach.
• Plastikowa obudowa odporna na środki chemiczne: Idealna do przemysłu chemicznego, spożywczego i farmaceutycznego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami dla aparatury sterowniczej, posiada oznaczenie CE. Jako element serii Harmony XB4 zapewnia pełną kompatybilność z modułami bazowymi i akcesoriami Schneider Electric.

Zastosowanie

Napęd przycisku dwuklawiszowego znajduje zastosowanie wszędzie tam, gdzie potrzebne jest intuicyjne, dwustanowe sterowanie z wyraźną sygnalizacją wizualną.

• Panele operatorskie maszyn przemysłowych – dwa przyciski (+/-) do wydawania komend.
• Automatyka budynkowa i sterowanie w systemach HVAC – regulacja i sygnalizacja.
• Podawanie impulsów do sterowników PLC, przekaźników lub styczników w obwodach bezpieczeństwa.
• Zastosowania w przemyśle chemicznym, spożywczym i myjniach – dzięki odporności chemicznej i IP66.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Element przeznaczony jest do mocowania w otworze o średnicy 22 mm na panelu. Mechanizm zastrzaskowy (zatrzask) – wcisnąć do oporu. Dokręcić pierścień mocujący zgodnie z momentem podanym w dokumentacji producenta. Przewody należy podłączać do odpowiedniego modułu bazowego (np. ZB4BZ…) o przekroju dostosowanym do obciążenia. Przed uruchomieniem sprawdzić poprawność montażu i szczelność uszczelki.

FAQ

• Czy główka przycisku zawiera styki elektryczne? Nie – to wyłącznie element napędowy (główka). Styki znajdują się w oddzielnym module bazowym (np. ZB4BZ…), który montuje się za panelem.
• Jaki stopień ochrony ma główka bez modułu bazowego? Produkt posiada deklarowany IP66 po właściwym złożeniu z modułem bazowym i uszczelką. W przypadku montażu pojedynczej główki bez modułu – ochrona może być niższa.
• Czy podświetlenie działa bez dodatkowego zasilania? Podświetlenie LED wymaga podłączenia do odpowiedniego modułu bazowego z zaciskami do lampki. Główka nie zawiera własnego źródła światła – potrzebuje napięcia sterującego (np. 24V AC/DC lub 230V AC w zależności od modułu).
