Napęd przycisku dłoniowy z samopowrotem Fi-30mm czarny, Harmony XB5 | ZB5AC24 Schneider Electric

Opis i Kluczowe Cechy

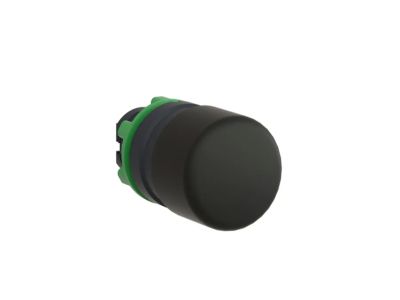

Napęd przycisku dłoniowego Schneider Electric Harmony XB5 (symbol ZB5AC24) to czarny przycisk grzybkowy o średnicy 30 mm z samopowrotem (impulsowy). Wyposażony w plastikową ramkę, zapewnia izolację elektryczną i odporność chemiczną. Pasuje do standardowych otworów montażowych 22 mm oraz współpracuje z blokami stykowymi Harmony, umożliwiając budowanie różnorodnych układów sterowania. Dzięki wysokiemu stopniowi ochrony i szerokiemu zakresowi temperatur sprawdza się w najtrudniejszych warunkach przemysłowych.

• Samopowrót (impuls): Po zwolnieniu przycisk wraca do pozycji spoczynkowej, co pozwala na szybkie, jednorazowe sygnały sterujące – idealne do załączania awaryjnego lub krótkich impulsów.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: Odporność na kurz, wodę (również strumienie pod wysokim ciśnieniem) i wibracje, umożliwiająca pracę w trudnych środowiskach – na zewnątrz, w przemyśle spożywczym czy myjniach.
• Zakres temperatur pracy -40°C do 70°C: Gwarantuje niezawodne działanie zarówno w mroźnych halach, jak i w gorących strefach produkcyjnych.
• Plastikowa ramka: Lekka, odporna na większość środków chemicznych i zapewniająca izolację elektryczną – bezpieczna w instalacjach wymagających separacji galwanicznej.
• Kompatybilność z gamą bloków stykowych Harmony XB5: Umożliwia łatwe rozbudowywanie funkcji (NO/NC, podświetlanie, sygnalizacja) bez zmiany napędu – modułowość i prostota serwisu.

Zgodność z Normami

Napęd przycisku ZB5AC24 spełnia międzynarodowe standardy bezpieczeństwa i niezawodności, posiada certyfikację CE oraz aprobaty morskie. Urządzenie jest sklasyfikowane w stopniach ochrony IP66, IP67, IP69 i IP69K, a także jako Typ 4X (wg NEMA). Spełnienie tych wymogów potwierdza odporność na pył, wodę, uderzenia i korozję.

Zastosowanie

Napęd Harmony XB5 przeznaczony jest do budowy przycisków sterowniczych w szafach sterowniczych, panelach operatorskich i maszynach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna obsługa w trudnych warunkach.

• Sterowanie awaryjne (wyłączniki bezpieczeństwa) – wyraźny, duży przycisk grzybkowy umożliwia szybkie zatrzymanie maszyny.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC – chwilowy sygnał załączający/wyłączający.
• Sygnalizacja stanów pracy w aplikacjach wymagających odporności na wilgoć i zabrudzenia (np. przemyśle spożywczym, chemicznym).
• Automatyka budynkowa i sterowanie bramami/rolkami w lokalizacjach zewnętrznych – dzięki klasie IP69K możliwa praca w myjkach wysokociśnieniowych.

Wskazówki Montażowe

Montaż napędu przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Przycisk montuje się w wycięciu panelu o średnicy 22 mm (zgodnie z DIN EN 60947-5-1). Dokręcanie pierścienia mocującego wykonuj momentem obrotowym zgodnym z dokumentacją producenta. Przekrój przewodów po stronie bloku stykowego dobierz do prądu sterowanego obciążenia. Nie przekraczaj granicznych wartości temperatury i wilgotności otoczenia.

FAQ

• Czy napęd ZB5AC24 jest podświetlany? Nie, jest to mechaniczny napęd dłoniowy bez wbudowanego źródła światła. Do funkcji podświetlania można dołączyć dedykowane bloki stykowe z modułem LED z serii Harmony XB5.
• Jaki jest stopień ochrony tego napędu? Produkt posiada certyfikaty IP66, IP67, IP69 i IP69K oraz spełnia wymogi NEMA Typ 4X. Oznacza to pełną odporność na pył, strumienie wody (w tym pod wysokim ciśnieniem) oraz korozję.
• Jaki jest tryb pracy styku (chwilowy/podtrzymany)? Napęd sam powraca do pozycji spoczynkowej, więc współpracujące bloki stykowe pracują w trybie chwilowym (impulsowym). Po zwolnieniu przycisku styki wracają do stanu wyjściowego.
