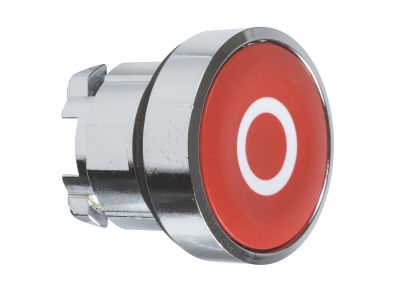

Napęd przycisku czerwony kryty Fi-22mm z samopowrotem O | ZB4BA432 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku sterowniczego Schneider Electric Harmony XB4, oznaczony symbolem ZB4BA432, to czerwony, płaski przycisk z samopowrotem (impulsowy) przeznaczony do montażu w otworze o średnicy 22 mm. Wyposażony w chromowaną metalową ramkę, zapewnia wytrzymałość mechaniczną i estetyczny wygląd. Dzięki wysokiej klasie odporności na czynniki zewnętrzne (IP66/IP67/IP69/IP69K) oraz szerokiemu zakresowi temperatur pracy (-40°C do 70°C) sprawdza się w najcięższych warunkach przemysłowych. Montaż zatrzaskowy umożliwia szybką instalację i wymianę bez użycia narzędzi.

• Średnica otworu 22 mm: kompatybilność z standardowymi panelami sterowniczymi i rozdzielnicami, ułatwia modernizację istniejących układów.
• Stopień ochrony IP66/IP67/IP69/IP69K (Typ 4X): odporność na pył, kurz, strumienie wody oraz mycie ciśnieniowe – idealne do środowisk wilgotnych, zapylonych i agresywnych (przemysł spożywczy, chemiczny, offshore).
• Zakres temperatur -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach klimatycznych, od mroźnych magazynów po gorące hale produkcyjne.
• Metalowa chromowana ramka: zwiększona odporność na uderzenia i wibracje, dłuższa żywotność w aplikacjach z dużymi drganiami mechanicznymi.
• Samopowrót (impulsowy) i symbol O: ergonomiczne oznaczenie pozycji STOP wg norm maszynowych, czytelne nawet w rękawicach.

Zgodność z Normami

Napęd przycisku ZB4BA432 posiada certyfikaty IP66, IP67, IP69 oraz IP69K, a także oznaczenie Typ 4X wg standardów NEMA. Produkt jest zgodny z międzynarodowymi normami bezpieczeństwa i posiada certyfikację morską, co potwierdza jego przydatność w wymagających instalacjach przemysłowych i okrętowych.

Zastosowanie

Napęd przycisku dedykowany jest do budowy kompletnych łączników sterowniczych w przemyśle i automatyce budynkowej. Może być łączony z modułami styków (np. ZB4BZ…) oraz modułami LED serii Harmony XB4, tworząc przyciski, przełączniki i sygnalizatory.

• Sterowanie maszynami produkcyjnymi – przycisk STOP w układach awaryjnego zatrzymania (zgodny z symboliką O).
• Aplikacje w przemyśle spożywczym, chemicznym i offshore – dzięki odporności na mycie wysokociśnieniowe i środki czyszczące.
• Panele operatorskie w trudnych warunkach – np. niskie temperatury, zapylenie, wibracje.
• Impulsy do styczników, przekaźników lub sterowników PLC – po wyposażeniu w odpowiedni blok stykowy.

Wskazówki Montażowe

Montaż i wymiana napędu przycisku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk instaluje się w wycięciu panelu o średnicy 22 mm, stosując mocowanie zatrzaskowe (bez użycia narzędzi). W przypadku łączenia z modułem styków należy przestrzegać momentów dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu obciążenia.

FAQ

• Czy napęd przycisku posiada podświetlenie LED? ZB4BA432 jest wersją bez podświetlenia. Dla sygnalizacji świetlnej należy zastosować odpowiedni moduł LED (np. ZB4BV…).
• Jaki jest stopień ochrony tego napędu? Produkt spełnia normy IP66, IP67, IP69 oraz IP69K (Typ 4X), co oznacza odporność na pył, wodę, mycie ciśnieniowe i temperatury do 70°C.
• Jaki jest tryb pracy styku? Napęd jest wyposażony w mechanizm samopowrotny (impulsowy) – po naciśnięciu i zwolnieniu wraca do położenia spoczynkowego. Sam przycisk nie zawiera styków; funkcję elektryczną uzyskuje się po dołożeniu bloku styków (1NO/1NC, 2NO/2NC itp.).
