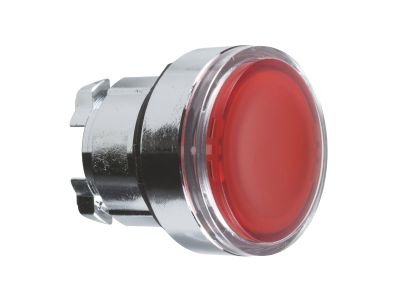

Napęd przycisku czerwony kryta Fi-22mm z samopowrotem bez oznaczenia, Harmony XB4 | ZB4BA48 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku Schneider Electric z serii Harmony XB4 o oznaczeniu ZB4BA48 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się płaskim profilem w kolorze czerwonym oraz zintegrowaną przezroczystą pokrywką, która umożliwia personalizację poprzez wstawienie odpowiedniej legendy lub etykiety identyfikacyjnej. Mechanizm działa w trybie samopowrotu (impulsowym), co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do pozycji wyjściowej dzięki precyzyjnie skalibrowanej sprężynie powrotnej.

• Wytrzymała konstrukcja: Chromowana metalowa ramka zapewnia wyjątkową odporność mechaniczną oraz estetyczny wygląd przez długi czas eksploatacji.
• Ergonomia i precyzja: Okrągły kształt o średnicy montażowej 22 mm gwarantuje intuicyjną obsługę i kompatybilność ze standardowymi otworami w pulpitach sterowniczych.
• Odporność środowiskowa: Dzięki wysokim stopniom ochrony IP66, IP67, IP69 oraz IP69K, napęd jest całkowicie pyłoszczelny i odporny na silne strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Szeroki zakres temperatur: Urządzenie może pracować w ekstremalnych warunkach od -40°C do aż 70°C, co czyni je idealnym do montażu w chłodniach oraz w pobliżu maszyn generujących duże ilości ciepła.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na korozję i wibracje występujące w aplikacjach offshore. Zgodność z klasyfikacją Typ 4X według standardów NEMA zapewnia dodatkową ochronę przed korozją w środowiskach agresywnych chemicznie. Napęd spełnia wymogi norm dotyczących aparatury sterowniczej i rozdzielczej, co gwarantuje bezpieczeństwo operatorów oraz ciągłość procesów technologicznych.

Zastosowanie

Napęd ZB4BA48 znajduje szerokie zastosowanie w sektorze przemysłowym, budownictwie oraz infrastrukturze. Jest szczególnie polecany do:

• Systemów sterowania maszynami w przemyśle ciężkim i spożywczym, gdzie wymagana jest wysoka higiena i odporność na mycie ciśnieniowe.
• Pulpitów sterowniczych suwnic, dźwigów i przenośników narażonych na silne wibracje.
• Instalacji zewnętrznych, gdzie występuje narażenie na zmienne warunki atmosferyczne i promieniowanie UV.
• Zaawansowanych układów automatyki wymagających czytelnego znakowania funkcji za pomocą wymiennych legend pod przezroczystą osłoną.

Wskazówki Montażowe

Montaż napędu jest szybki i intuicyjny dzięki modułowej konstrukcji serii Harmony XB4. Średnica otworu montażowego wynosi standardowe 22,5 mm. Napęd montuje się w otworze panelu, a następnie od tyłu mocuje się korpus z blokami styków za pomocą mechanizmu zatrzaskowego. Metalowa ramka zapewnia stabilne osadzenie i odporność na poluzowanie pod wpływem drgań. Zaleca się regularną kontrolę dokręcenia elementów mocujących w środowiskach o wysokim poziomie wibracji, aby utrzymać deklarowaną szczelność IP.

FAQ

• Czy przycisk zawiera bloki styków w zestawie? Nie, ZB4BA48 to sam napęd. Należy do niego dokupić odpowiedni korpus z adapterem oraz bloki styków (np. ZBE101 dla styku zwiernego NO lub ZBE102 dla rozwiernego NC).
• Do czego służy przezroczysta pokrywka? Pozwala ona na umieszczenie pod nią wydrukowanej etykiety z opisem funkcji przycisku, co zwiększa czytelność panelu sterowniczego i zapobiega ścieraniu się oznaczeń.
• Czy produkt nadaje się do przemysłu spożywczego? Tak, wysoki stopień ochrony IP69K pozwala na stosowanie przycisku w miejscach, gdzie urządzenia są regularnie myte gorącą wodą pod wysokim ciśnieniem.
