Napęd przycisku czerwony bez podświetlenia z samopowrotem, Harmony XB4 | ZB4BL4 Schneider Electric

Opis i Kluczowe Cechy

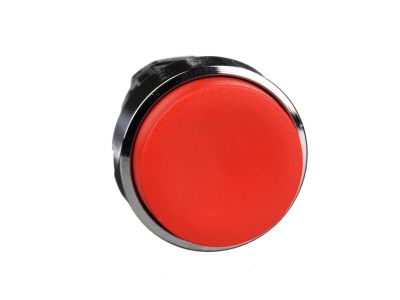

Napęd przycisku Schneider Electric z serii Harmony XB4 o oznaczeniu ZB4BL4 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się wystającym profilem w kolorze czerwonym, co zapewnia doskonałą widoczność i intuicyjną obsługę nawet w sytuacjach wymagających szybkiej reakcji operatora. Wykorzystanie chromowanej metalowej ramki gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową odporność mechaniczną na uderzenia (IK06) oraz wibracje, co jest kluczowe w środowisku pracy ciężkich maszyn.

Mechanizm działania oparty jest na sprężynowym powrocie impulsowym, co oznacza, że napęd wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku. Dzięki modułowej konstrukcji systemu Harmony, napęd ZB4BL4 można w prosty sposób integrować z szeroką gamą bloków styków pomocniczych, co pozwala na realizację złożonych funkcji sterowania i sygnalizacji. Wysoki stopień ochrony IP66, IP67, IP69 oraz IP69K zapewnia pełną szczelność przed pyłem oraz strumieniami wody pod wysokim ciśnieniem, co czyni go idealnym wyborem dla przemysłu spożywczego, chemicznego oraz morskiego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w warunkach wysokiego zasolenia i wilgotności. Zgodność z normami takimi jak IEC/EN 60947-5-1 oraz posiadanie certyfikatów UL i CSA gwarantuje bezpieczną eksploatację na rynkach globalnych. Dodatkowo, stopień ochrony Typ 4X według klasyfikacji NEMA potwierdza odporność na korozję i ekstremalne warunki atmosferyczne.

Zastosowanie

Napęd przycisku ZB4BL4 znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu, w tym:

• Panele sterownicze maszyn: Jako element sterujący procesami start/stop lub funkcjami pomocniczymi.
• Przemysł ciężki i wydobywczy: Dzięki metalowej konstrukcji odpornej na uszkodzenia mechaniczne.
• Sektor spożywczy i farmaceutyczny: Wysoka klasa szczelności IP69K pozwala na regularne mycie urządzeń pod wysokim ciśnieniem i w wysokiej temperaturze.
• Aplikacje morskie i offshore: Odporność na trudne warunki środowiskowe i korozję.
• Infrastruktura budynkowa: Sterowanie systemami wentylacji, oświetlenia czy pompami.

Wskazówki Montażowe

Instalacja napędu ZB4BL4 jest szybka i ergonomiczna dzięki standardowej średnicy montażowej wynoszącej 22 mm. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm w panelu o grubości od 1 do 6 mm.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania nakrętki mocującej, aby zapewnić optymalną szczelność uszczelki i stabilność napędu.
• Modułowość: Po zamontowaniu napędu w otworze, należy zatrzasnąć odpowiedni wspornik montażowy (kołnierz), do którego następnie mocuje się bloki styków (np. ZBE101 lub ZBE102).
• Zakres temperatur: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -40°C do +70°C, co należy uwzględnić przy projektowaniu obudowy zewnętrznej.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model ZB4BL4 jest napędem bez podświetlenia. Jeśli wymagana jest sygnalizacja świetlna, należy wybrać model z serii Harmony XB4 dedykowany do podświetlenia.
• Jaki jest stopień ochrony tego napędu? Napęd posiada bardzo wysoki stopień ochrony: IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność i odporność na silne strumienie wody.
• Czy ramka jest wykonana z tworzywa? Nie, seria XB4 charakteryzuje się metalową, chromowaną ramką, która zapewnia znacznie wyższą trwałość niż seria plastikowa XB5.
• Czy napęd pasuje do standardowych otworów 22mm? Tak, jest w pełni kompatybilny ze standardem 22 mm, co pozwala na łatwą modernizację istniejących pulpitów sterowniczych.
