Napęd przycisku bezpieczeństwa do zresetowania czerwony Fi60mm okrągły Harmony XB4 | ZB4BS864 Schneider Electric

Opis i Kluczowe Cechy

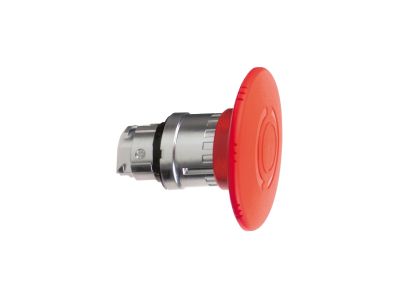

Napęd przycisku bezpieczeństwa Schneider Electric Harmony XB4 o symbolu ZB4BS864 to czerwona, okrągła głowica o średnicy 60 mm z mechanizmem zatrzaskowym, przeznaczona do montażu na kompatybilnych kompletnych wyłącznikach awaryjnych. Dzięki metalowej chromowanej ramce i odporności na trudne warunki środowiskowe (IP66, IP67, IP69, IP69K, Typ 4X) zapewnia niezawodne działanie w najcięższych aplikacjach przemysłowych. Głowica nie zawiera bloku stykowego – stosuje się ją z odpowiednimi modułami stykowymi serii Harmony XB4.

• Metalowa chromowana ramka: zwiększa odporność na uderzenia i wibracje, co przedłuża żywotność w warunkach przemysłowych.
• Stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: całkowita odporność na kurz, strumienie wody, zanurzenie oraz mycie pod wysokim ciśnieniem – idealna do środowisk mokrych i zapylonych.
• Szeroki zakres temperatury pracy od -40°C do +70°C: umożliwia stosowanie zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Ergonomiczna średnica 60 mm: wyraźnie widoczny czerwony grzybek ułatwia szybkie lokalizowanie wyłącznika awaryjnego w sytuacjach zagrożenia.
• Kompatybilność z otworem 22 mm: pasuje do standardowych otworów montażowych, co ułatwia modernizację istniejących maszyn i rozdzielnic.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych standardów dla wyłączników awaryjnych, posiada certyfikację morską oraz zgodność z wymaganiami IP66, IP67, IP69, IP69K oraz Typ 4X (ocena NEMA). Deklarowana jest zgodność z normami europejskimi (oznakowanie CE). Wszelkie prace montażowe i eksploatacyjne należy wykonywać zgodnie z wytycznymi producenta oraz lokalnymi przepisami bezpieczeństwa.

Zastosowanie

Napęd przycisku bezpieczeństwa ZB4BS864 jest dedykowany do tworzenia systemów wyłączania awaryjnego (EMS/EMO) w maszynach i instalacjach przemysłowych. Stosowany wraz z odpowiednim blokiem stykowym umożliwia szybkie, niezawodne odcięcie zasilania w sytuacji zagrożenia.

• Wyłączniki awaryjne w obrabiarkach, prasach, liniach pakujących i innych maszynach produkcyjnych.
• Instalacje w przemyśle spożywczym, chemicznym i morskim wymagające odporności na agresywne środki myjące i korozję.
• Systemy sterowania w rozdzielnicach, gdzie potrzebny jest wyraźnie oznaczony przycisk zatrzymania bezpieczeństwa.
• Modernizacja starszych obwodów awaryjnych – głowica pasuje do standardowego wycięcia 22 mm.

Wskazówki Montażowe

Montaż i eksploatację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Głowicę należy osadzić w otworze panelu o średnicy 22 mm i zamocować zgodnie z instrukcją producenta (zalecany moment dokręcania podany w dokumentacji technicznej). Przekrój przewodów oraz dobór bloku stykowego muszą odpowiadać prądowi roboczemu obwodu. Przed uruchomieniem sprawdzić poprawność działania mechanizmu zatrzaskowego i zwalniania.

FAQ

• Jak zresetować przycisk po zadziałaniu? Mechanizm zatrzaskowy zwalnia się przez obrót głowicy (zgodnie z ruchem wskazówek zegara). Po zwolnieniu przycisk wraca do pozycji spoczynkowej i jest gotowy do ponownego użycia.
• Czy ten napęd zawiera blok stykowy? Nie. Jest to wyłącznie głowica (napęd) wyłącznika awaryjnego. Do kompletu wymagany jest osobny blok stykowy z serii Harmony XB4 (np. ZB4BZ101, ZB4BZ102 itp.).
• Jaki stopień ochrony zapewnia produkt? Głowica posiada stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza odporność na kurz, wodę (w tym mycie ciśnieniowe), zanurzenie i trudne warunki atmosferyczne.
