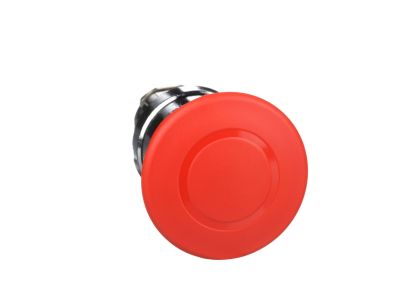

Napęd przycisku bezpieczeństwa czerwony przez pociągnięcie bez podświetlenia, Harmony XB4 | ZB4BT84 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku bezpieczeństwa Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BT84, to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających systemach sterowania i bezpieczeństwa maszynowego. Urządzenie charakteryzuje się charakterystycznym, czerwonym grzybkiem o średnicy 40 mm, który zapewnia doskonałą widoczność i intuicyjną obsługę w sytuacjach awaryjnych. Mechanizm działania typu push-pull (pociągnij, aby odblokować) z funkcją zatrzaskową gwarantuje, że raz aktywowane zatrzymanie awaryjne pozostanie w stanie bezpiecznym do momentu celowej interwencji operatora.

Kluczowym atutem produktu jest jego chromowana metalowa ramka, która zapewnia wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest niezbędne w ciężkich warunkach przemysłowych. Dzięki zastosowaniu zaawansowanych uszczelnień, napęd osiąga stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -40°C do 70°C, co pozwala na jego montaż zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w środowiskach o wysokim zasoleniu i wilgotności. Zgodność z normami dotyczącymi urządzeń sterowniczych oraz certyfikacja Typ 4X według standardów NEMA gwarantują, że napęd ZB4BT84 spełnia wymogi stawiane komponentom pracującym w krytycznych obwodach bezpieczeństwa (E-Stop). Wysoka jakość wykonania przez Schneider Electric zapewnia długą żywotność mechaniczną i elektryczną całego układu.

Zastosowanie

Dzięki swojej modularnej budowie i wysokiej odporności, napęd ZB4BT84 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł ciężki i maszynowy: Jako główny wyłącznik bezpieczeństwa na panelach operatorskich maszyn produkcyjnych.
• Branża spożywcza: Dzięki klasie IP69K idealnie nadaje się do miejsc wymagających częstego mycia pod ciśnieniem.
• Sektor morski i offshore: Odporność na korozję i trudne warunki atmosferyczne.
• Logistyka i transport: Systemy przenośników i automatyczne linie sortujące.
• Infrastruktura krytyczna: Systemy sterowania w trudnych warunkach zewnętrznych.

Wskazówki Montażowe

Instalacja napędu ZB4BT84 jest szybka i ergonomiczna dzięki systemowi montażu w standardowych otworach o średnicy 22,5 mm. Poniżej znajdują się kluczowe wskazówki dla instalatorów:

• Przygotowanie otworu: Należy upewnić się, że otwór montażowy ma średnicę 22 mm i jest wolny od zadziorów, co zapewni właściwe przyleganie uszczelki.
• Mocowanie: Napęd należy osadzić w otworze, a następnie zablokować za pomocą metalowego wspornika montażowego (kołnierza) serii XB4.
• Podłączenie bloków stykowych: System modularny pozwala na zatrzaśnięcie odpowiedniej konfiguracji bloków stykowych (np. ZBE102 dla styków NC) na tylnej części napędu.
• Moment dokręcania: Przy podłączaniu przewodów do bloków stykowych za pomocą śrub, należy zachować zalecany moment dokręcania, aby zapewnić trwałe połączenie elektryczne odporne na wibracje.

FAQ

• Czy ten przycisk posiada podświetlenie? Nie, model ZB4BT84 jest napędem niepodświetlanym.
• Jak odblokować przycisk po jego wciśnięciu? Jest to mechanizm push-pull, co oznacza, że odblokowanie następuje poprzez pociągnięcie grzybka do siebie.
• Czy ramka jest wykonana z tworzywa? Nie, seria Harmony XB4 posiada ramkę wykonaną z chromowanego metalu, co odróżnia ją od plastikowej serii XB5.
• Czy produkt nadaje się do użytku na zewnątrz? Tak, dzięki stopniowi ochrony IP66/IP67/IP69K oraz szerokiemu zakresowi temperatur, napęd jest w pełni przystosowany do pracy zewnętrznej.
