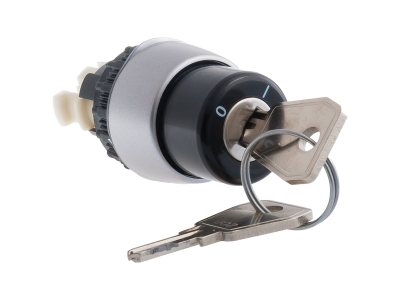

Napęd przycisku 22mm, 2-położeniowy, pokrętny, sterowany kluczem | ST22-SAV\. Spamel

Opis i Kluczowe Cechy

Napęd przycisku ST22-SAV to 2-położeniowy element sterujący typu pokrętnego, obsługiwany kluczem, przeznaczony do montażu w znormalizowanym otworze o średnicy 22,3 mm. Stosowany w aparaturze modułowej serii ST22 i SP22, umożliwia załączanie i rozłączanie prądów do 2,5 A – wystarczających do sterowania obwodami sygnalizacji i małych odbiorników, bez ryzyka przeciążenia styków w typowych aplikacjach pulpitu maszyny czy szafy sterowniczej.

• Średnica montażowa 22,3 mm: pasuje do standardowych otworów w obudowach i pulpitach, co ułatwia wymianę i integrację.
• 2-położeniowa praca pokrętna z kluczem: dwa stabilne położenia zapewniają jednoznaczne sterowanie, a obsługa kluczem zapobiega przypadkowej zmianie stanu przez osoby nieupoważnione.
• Prąd łączeniowy do 2,5 A: bezpieczne przełączanie w obwodach sterowania, sygnalizacji świetlnej i dźwiękowej bez nadmiernego obciążenia styków.
• Budowa członowa: łatwe tworzenie wariantów funkcjonalnych – możliwość szybkiej modyfikacji istniejących obwodów sterowniczych bez konieczności wymiany całego przycisku.
• Przeznaczenie do serii ST22 i SP22: pełna kompatybilność z członami stykowymi i modułami lampkowymi tych serii, co upraszcza dobór i rozbudowę.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń sterowniczych instalowanych w szafach i pulpitach maszyn.

Zastosowanie

Napęd przycisku ST22-SAV sprawdzi się wszędzie tam, gdzie wymagana jest prosta, a jednocześnie zabezpieczona przed nieautoryzowaną obsługą zmiana stanu urządzenia. Znajduje zastosowanie w:

• sterowaniu pracą maszyn (załączanie/wyłączanie, przełączanie trybów) w przemyśle i warsztatach,
• wysyłaniu impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych,
• sygnalizacji świetlnej i dźwiękowej (w połączeniu z odpowiednimi modułami lampkowymi),
• automatyce budynkowej – w pulpitach operatorskich wind, bram, systemów dostępu.

Wskazówki Montażowe

Montaż napędu ST22-SAV powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu w instalacji. Element montuje się w otworze o średnicy 22,3 mm w obudowie lub płycie montażowej. Dokręcanie pierścienia mocującego należy przeprowadzić zgodnie z momentem określonym w dokumentacji producenta. Przewody łączące z członem stykowym dobrać do prądu obwodu (zalecany przekrój 0,5–1,5 mm²). W przypadku pracy w szafie na szynie TH35 – napęd nie wymaga bezpośredniego mocowania do szyny; element członu stykowego montuje się na szynie, a napęd łączy się z nim mechanicznie.

FAQ

• Czy napęd ST22-SAV jest podświetlany? Nie, jest to wersja czysto mechaniczna (napęd pokrętny sterowany kluczem), nie wyposażona w element świecący. Do sygnalizacji świetlnej należy zastosować oddzielną lampkę sygnalizacyjną serii ST22 lub SP22.
• Jaki stopień ochrony ma ten produkt? Dla samego napędu (pierścienia i części czołowej) producent nie podaje konkretnego stopnia IP. W typowej zabudowie w szafie lub pulpicie wewnątrz budynku przyjmuje się ochronę poziomu IP20 – jak dla większości aparatury modułowej w rozdzielnicach. W warunkach podwyższonej wilgotności lub zapylenia należy zastosować dodatkową uszczelkę.
• Czy napęd jest przytrzymywany w pozycji (zatrzaskowy) czy powraca sprężynowo? Jest to element 2-położeniowy, który utrzymuje wybraną pozycję po przekręceniu kluczem – nie posiada samopowrotu. Oba położenia są stabilne, co pozwala na stałe załączenie lub wyłączenie obwodu bez konieczności ciągłego trzymania klucza.
